간섭 피팅의 영리한 계산 : 구리판 부싱의 수명을 연장하는 비밀

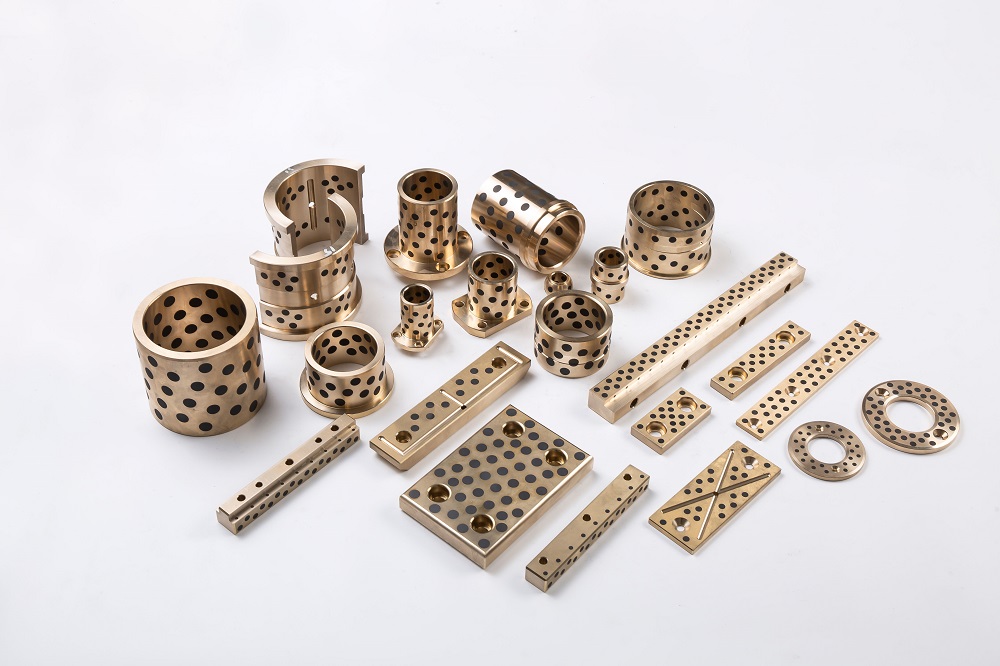

기계 장비의 정밀 전송에서 구리판 부싱 중추적 인 역할을합니다. 그들은 움직임을 안내 할뿐만 아니라 하중을 전송합니다. 그러나, 그들은 종종 느슨 함이나 변형으로 인한 심각한 마모 및 과도한 압박감으로 인한 심각한 마모로 인해 장비의 "단기 구성 요소"가됩니다. 이 문제를 어떻게 해결할 수 있습니까? 과학적으로 간섭 적합을 계산하고 제어하는 ​​것은 구리판 부싱의 서비스 수명을 연장하는 핵심 방법입니다.

I. 수명 살인자 : 부적절한 간섭의 이중 함정

구리 부싱의 실패는 종종 간섭에 맞는 불균형에서 비롯됩니다.

1. 간섭이 충분하지 않음 (너무 느슨함)

• 증상: 부싱과베이스 구멍 사이에서 미세 슬라이딩이 발생합니다.
• 결과: 마이크로 슬라이딩 마모는 빠르게 가속화되어 짝짓기 표면을 손상시키는 마모 잔해를 생성합니다. 이것은 궁극적으로 부싱 느슨 함, 비정상적인 소음, 부정확 한 포지셔닝 및 수명의 상당한 감소로 이어집니다.

2. 과도한 간섭 적합 (너무 빡빡)

• 증상: 어셈블리가 어려워지고 부싱은 막대한 방사형 압축 응력을받습니다.

• 결과:

  • 구리 부싱은 플라스틱 변형 또는 분쇄 및 크래킹을 겪습니다.
  • 과도한 조립 응력 자체는 피로 균열의 원천이됩니다.
  • 내부 구멍의 과도한 수축은 마찰을 악화시키고 샤프트로 마모됩니다.
  • 교대 하중 하에서 스트레스 농도 영역은 피로 실패를 가속화합니다.

결론: 수명을 연장하는 열쇠는 "골든 간섭 피팅 범위"를 찾는 데 있습니다. 이는 파괴적인 높은 응력을 생성하지 않고 마이크로 슬라이딩 마모를 제거하기에 충분한 결합력을 제공합니다.

II. "골든 레인지"찾기 : 5 단계 과학 계산 방법

1 단계 : "적" - 워크로드 분석을 식별하십시오

• 작업을 명확히하십시오 : 부싱이 저항 해야하는 최대 토크와 축하 또는 방사형 힘의 크기를 결정하십시오.
• 환경을 고려하십시오 : 강한 진동 또는 충격이 있는지 평가하고 작동 온도 범위를 결정하십시오 (온도는 확장에 영향을 미칩니다).
• 하중 특성 이해 : 부하가 꾸준한 정적 부하인지 또는 반복적으로 적용된 피로 부하인지 결정하십시오. 동적 하중에는 더 큰 안전 마진이 필요합니다.

2 단계 : "최소 방어선"계산 - 최소 필수 접촉 압력 (P_MIN)

• 목적: 작업 하중 하에서 부싱과베이스 홀 사이에 상대적으로 슬라이딩이 전혀 없도록하십시오 (마이크로 슬라이딩 마모 제거).
• 코어 공식 (토크 전송 t) :

p_min = μ × (π × d² × l / 2) × t × s_f

어디:

• t = 최대 작업 토크 (n · mm)

• S_F = 안전 계수 (일반적으로 1.5–3.0; 진동 및 충격의 경우 더 높음)

• μ = 구리 부싱과 강철/철 염기 사이의 정적 마찰 계수 (일반적인 0.1–0.2)

• D = 적합 직경 (공칭, MM)

• L = 적합 길이 (mm)

• 외부 하중이 없어도 마이크로 슬라이딩을 방지하기 위해 5-15 MPa의 기본 압력을 유지해야합니다.

3 단계 : "안전 레드 라인"정의 - 최대 허용 접촉 압력 (P_MAX)

• 목적: 구리 부싱이 수율 변형 또는 분쇄 고장을 겪지 않도록하십시오.
• 단순화 된 계산 :

p_max ≈ s_y × σ_yield

어디:

• S_Y = 수율 안전 계수 (1.2–1.5)

• σ_yield = 구리 부싱 물질의 항복 강도

• 두꺼운 벽으로 된 실린더 이론을 사용한 정확한 계산 :

p_max = 3 × σ_yield × [1 - (d_i / d)^4]

어디:

• D_I = 구리 부싱의 내 직경 (MM)

• D = 부싱/베이스 홀 직경의 외경 (적합 직경, MM)

• 중요한: 베이스의 응력 (주철, 알루미늄 등) 홀 벽이 허용 가능한 한계를 초과하는지 확인하십시오.

4 단계 : "압력 메트릭"변환 - 이론적 간섭 맞춤 범위 (Δ_min_th, Δ_max_th)

• 목적: 압력 요구 사항을 특정 직경 간섭 값으로 변환합니다.
• 핵심 공식 :

δ = P × D × (K_CU K_H)

어디:

• k_cu = (e_cu / (do_cu² - d²)) × [do_cu² d² ν_cu] (구리 부싱의 매개 변수)

• k_h = (e_h / (d² - di_h²)) × [d² di_h² - ν_h] (베이스의 매개 변수)

• E_CU, E_H = 구리 및베이스의 탄성 계수 (구리 ~ 110 GPA, 강철 ~ 210 GPA)

• ν_CU, ν_H = 포아송 비율 (구리 ~ 0.34, 스틸 ~ 0.3)

• do_cu = 구리 부싱의 외경 (= D)

• DI_H =베이스 홀의 내 직경 (고체베이스의 경우 0)

• p_min을 대체하여 Δ_min_th를 얻습니다

• Δ_max_th를 얻기 위해 p_max_allowable / s_y를 대체하십시오

5 단계 : "실제 손실"에 대한 수정-설계 간섭 피팅 범위 (Δ_min_design, Δ_max_design)

• 표면 거칠기 : 프레스 피팅 중에 평평한 표면의 피크가 평평 해져 간섭 적합의 일부가 소비됩니다.

Δ_eff ≈ Δ_design - 0.8 × (RZ_CU RZ_H)

• RZ_CU, RZ_H = 부싱 및베이스 홀 (μm)의 표면 불규칙성 10 점 높이.

• 온도 차이 어셈블리 (수축/확장 피팅)는 손실을 평평하게하지 않습니다.

• 수정 된 설계 값 :

  • Δ_min_design = Δ_min_th Δ_loss (실제 효과 보장 ≥ Δ_min_th)
  • Δ_max_design = Δ_max_th Δ_loss (그러나 p ≤ p_max_allowable 확인)

• 온도 보상 : 열 팽창/수축으로 인한 Δδ를 계산하여 다음을 확인하십시오.

  • Δ_eff_working> 0 (느슨 함 없음)
  • 해당 압력 ≤ p_max_allowable (균열 없음)

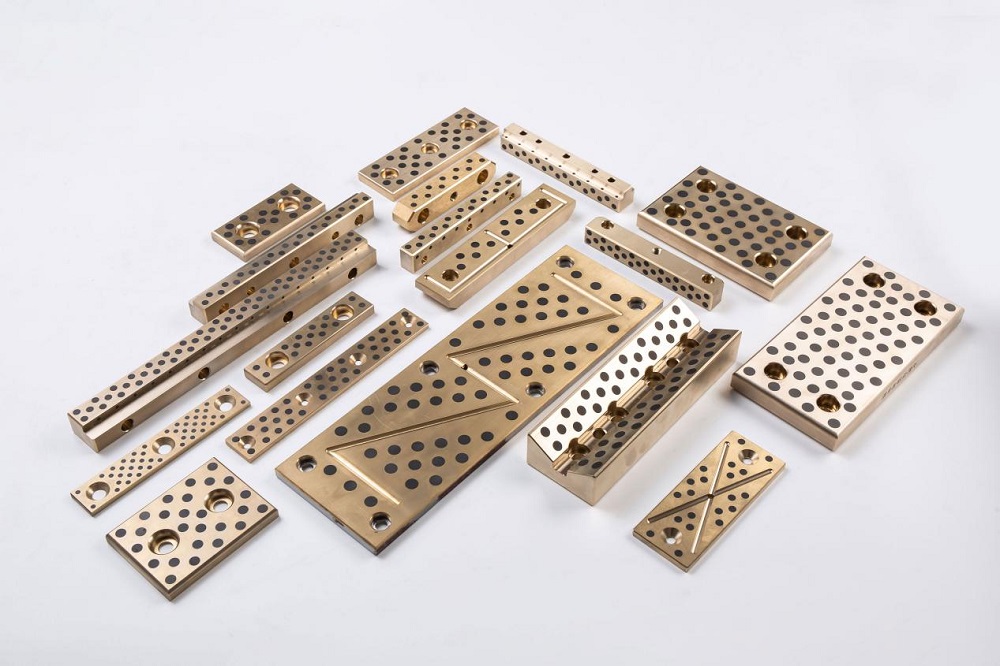

III. 수명 최대화를위한 실용적인 팁

1. 평균의 교리

• 최적의 설계 간섭은 일반적으로 Δ_max_design의 60-75%에 있으며 응력 제한을 피하면서 안전 마진을 제공합니다.

2. 공차 - 정밀도의 생명선

• 엄격한 공차를 통해 설계 값을 달성합니다 (일반적인 적합 등급 : H7/S6, H7/U6).

3. 표면 마감

• 부싱 및베이스 홀 모두에서 거칠기 (RA ≤ 1.6 μm)를 줄여 프레스 피팅 손실을 최소화하고 응력 균일 성을 향상시킵니다.

4. 조립 방법

• 프레스 피팅 : 정확한 지침, 균일 압력, 윤활유 (예 : 몰리브덴 이황화 페이스트) 및 제어 된 프레스 속도가 필요합니다.

• 온도 차이 어셈블리 (권장) :

  • 수축 피팅 :베이스 구멍을 가열하십시오.
  • 팽창 피팅 : 구리 부싱을 식히십시오 (예 : 액체 질소).
  • 장점 : 균일 한 응력, 최소 조립 손상, 이론적 간섭 적합성의 정확한 실현.

5. 부싱 강화

• 자재 업그레이드 : 고강도의 내마모성 구리 합금 (예 : 알루미늄 청동 QA110-4-4, Tin Bronze QSN7-0.2)을 사용하십시오.

• 구조 최적화 :

  • 더 높은 하중 수용 용량을 위해 벽 두께를 증가시킵니다.
  • 비로드 베어링 영역에 스트레스 릴리프 슬롯을 추가하여 국소 응력 집중력을 줄입니다.

6. 윤활 및 유지 보수

• 부싱 보어와 샤프트 사이의 지속적이고 효과적인 윤활을 보장하십시오.
• 비정상적인 소음, 온도 상승 또는 느슨 함을 정기적으로 검사하고 즉시 문제를 해결하십시오.

IV. 결론 : 균형이 핵심입니다

구리판 부싱의 서비스 수명을 연장하는 것은 "더 단단하고, 더 좋습니다"에 관한 것이 아닙니다. 대신 균형을 포함합니다. 느슨 함을 방지하기에 충분히 단단하지만 재료 응력 한계를 초과 할 정도로 빡빡하지 않습니다. . 이것은 필요합니다 :

• 5 단계 방법을 사용한 정확한 계산
• 거칠기, 조립 방법 및 온도 효과를 고려한 미세 보정
• 엄격한 공차와 표면 품질로 세심한 제조
• 최적의 어셈블리, 온도 차이 방법 우선 순위
• 최적화 된 재료 선택 및 구조 설계
• 적절한 윤활 및 검사를 통한 양심적 유지 보수

극단적 인 작동 조건 또는 새로운 디자인의 경우 유한 요소 분석 (FEA) 시뮬레이션 또한 간섭 맞춤 설계를 확인하려면 소규모 물리적 수명 테스트가 필수적입니다. 이론을 연습과 결합하여 구리판 부싱은 더 긴 수명을 달성하여 더 부드럽고 신뢰할 수있는 장비 작동을 가능하게합니다.
