플랜지 흑연 구리 부싱의 특성 및 성능 장점

I. 구조 및 설계 기능

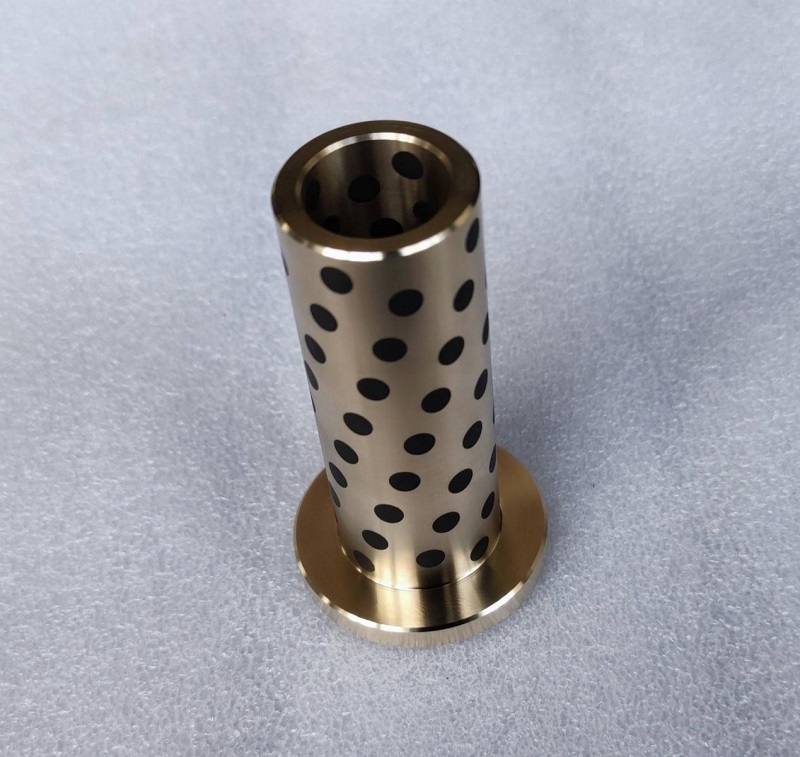

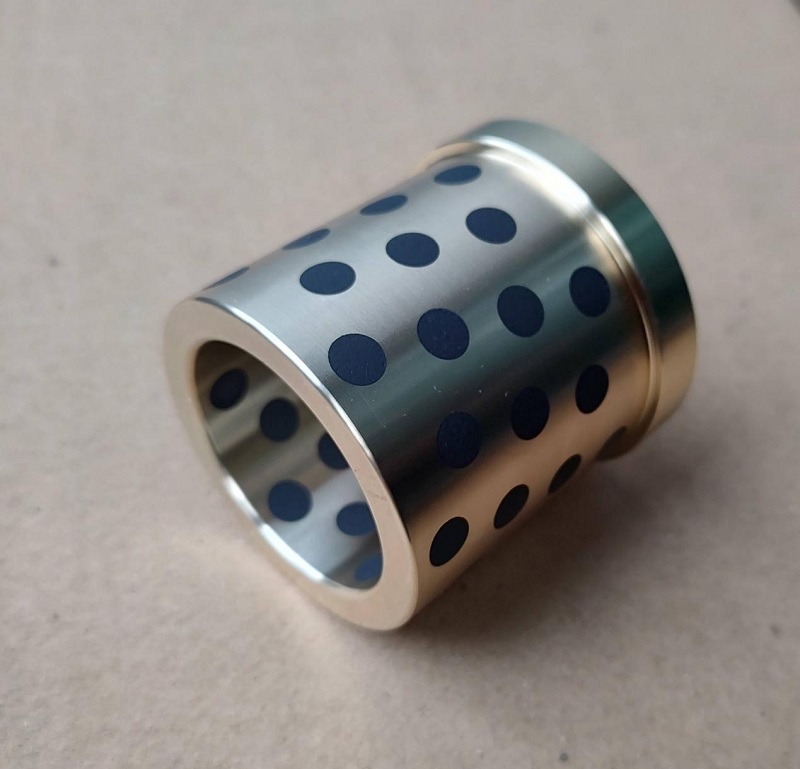

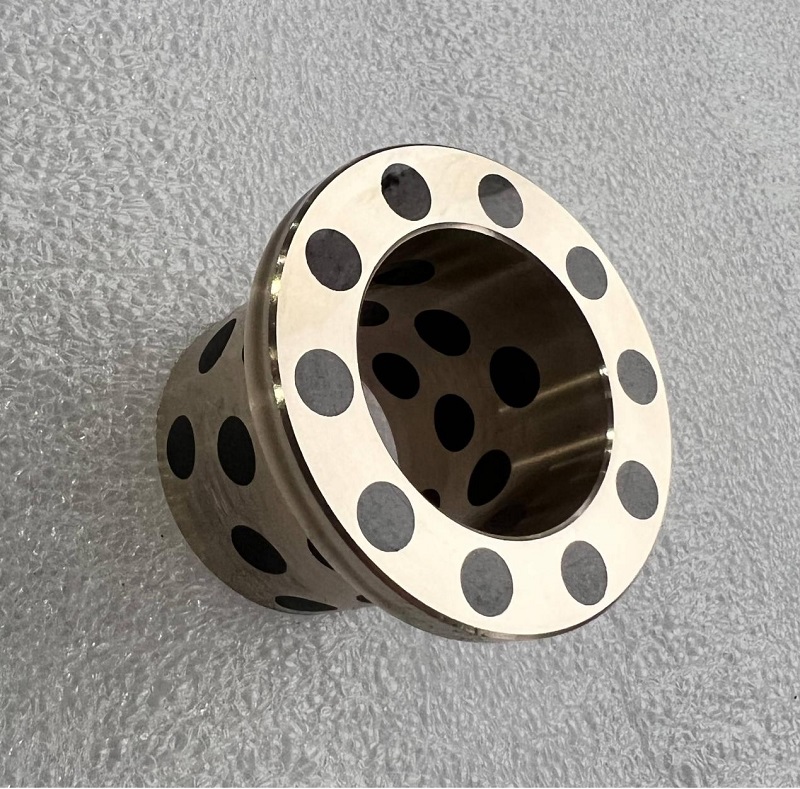

플랜지 (스톱 콜라) 디자인

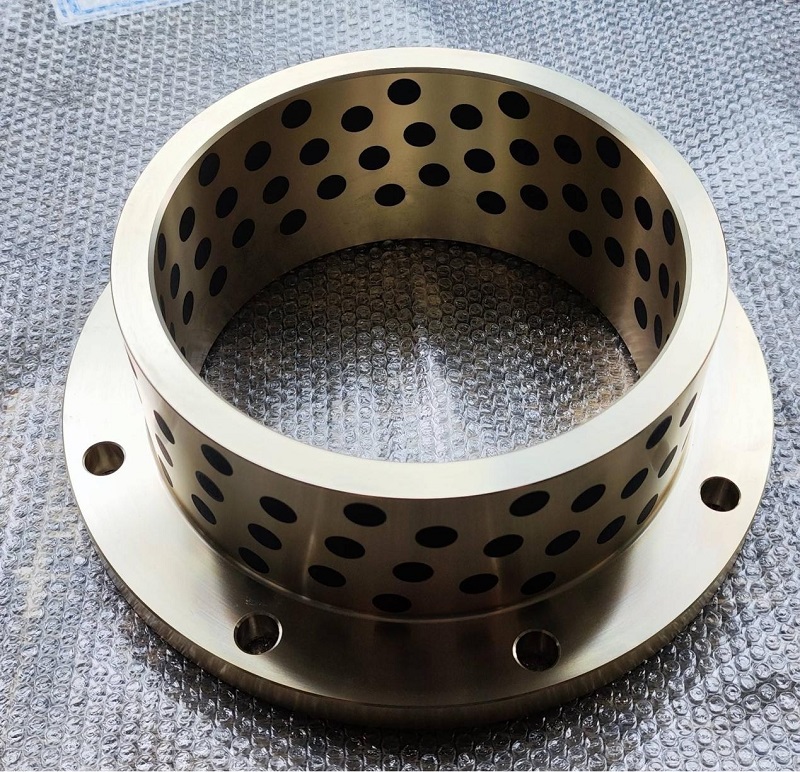

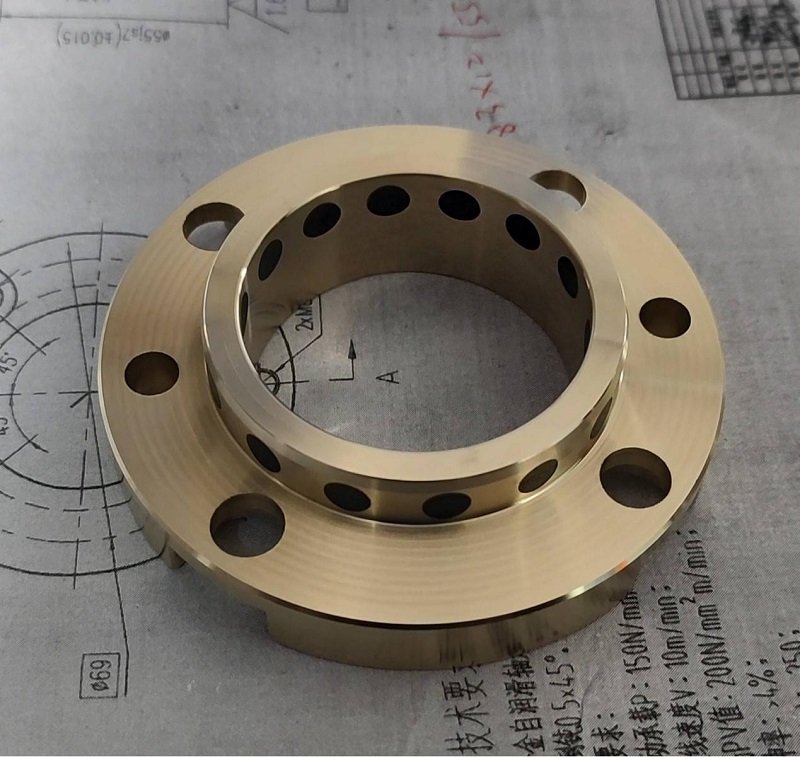

• 플랜지 구리 부싱에는 마지막에 플랜지 구조가 장착되어 부싱의 축 방향 이동을 제한하고 작동 중 변위를 방지하며 조립 안정성을 향상시킵니다. 일부 제품은 또한 정확한 위치를 보장하기 위해 플랜지에 위치 구멍을 추가하는 것을 지원합니다.
• 주입 성형 기계 나사 분사 메커니즘 및 야금 장비 안내 레일과 같은 축 방향 하중 저항 또는 빈번한 시동석 사이클이 필요한 응용 분야에 적합합니다.

자체 흡수 메커니즘

• 기본 재료는 흑연 또는 몰리브덴 이황화 (MOSA) 고형 윤활제 (마찰 표면의 20% -30%를 차지함)로 내장 된 고강도 황동 (예를 들어, Zcuzn25al6, Cuzn24al6 또는 Cuzn25al6fe3mn3)입니다.
• 마찰 동안, 윤활제는 가열시 샤프트 표면으로 전달하여 직접 금속 접촉을 감소시키는 고체 윤활 필름을 형성한다. 황동베이스의 높은 열전도율 (약 109 w/m · k)은 열 소산을 돕고 윤활 효과를 유지합니다.

II. 재료 및 성능 매개 변수

기본 자료

• 고강도 황동 : 알루미늄, 철 및 망간과 같은 강화 요소가 추가 된 60-66% 구리를 함유합니다. 그것은 HB210-290의 경도, 100-110 N/mm²의 궁극적 인 동적 하중 용량이며, 일반 구리 부싱에 비해 내마모성을 두 배로 늘립니다.
• 일부 제품은 복합 구조 (예를 들어, PTFE 및 리드의 혼합물로 롤링 된 표면)를 채택하여 자체 러브리즘을 향상시킵니다.

핵심 성능 매개 변수

• 마찰 계수 : <0.16 (건조 마찰).
• 작동 온도 : 오일없이 최대 300 ° C, 정기적 인 윤활을 통해 320 ° C로 확장 가능합니다.
• 슬라이딩 속도 : 건조 마찰의 경우 0.4m/s, 오일 윤활이있는 5m/s.
• 궁극적 인 PV 값 : 3.8 N/mm² · m/s.

III. 성능 장점

높은 하중 용량 및 내마모성

• 100-110 N/mm²의 궁극적 인 동적 하중 용량을 사용하면 저속의 헤비로드 시나리오 (예 : 채굴 기계, 롤링 밀 장비)에 적합합니다.
• 마모 수명은 전통적인 주석 청동 부시의 두 배입니다.

유지 보수가없고 환경 친화적입니다

• 석유 오염을 피하고 푸드 기계 및 의료 장비와 같은 깨끗한 환경에 적합한 외부 석유 공급이 필요하지 않습니다.

부식성 및 넓은 온도 범위 적응성

• 습한 또는 화학적 부식성 환경에서 장기적인 사용에 적합한 물 및 약산 염기 배지에 대한 안정성.
• 고온 주입 성형 및 야금 연속 주조와 같은 극한 조건에 적응하여 -40 ° C ~ 300 ° C의 온도를 견딜 수 있습니다.

IV. 일반적인 응용 프로그램 시나리오

• 야금 장비 : 연속 주조 기계 용 장치, 롤링 밀 장비를위한 롤러 베어링.
• 중장기 : 채굴 기계 용 변속기 구성 요소, 선박 추진 시스템 베어링.
• 산업 장비 : 사출 성형 기계 나사 분사 부싱, 자동화 된 생산 라인을위한 가이드 레일.
• 특수 환경 : 고온 용광로, 수중 장비 (예 : 선박 프로펠러 샤프트)의 전송 구성 요소.

V. 어셈블리 및 사용 권장 사항

샤프트 재료 선택

• 권장 샤프트 재료는 스테인레스 스틸 또는 크롬 도금 강철로, 구리 부싱의 경도보다 경도가 높습니다 (제안 된 샤프트 경도 ≥HRC45).

조립 방법

• 사전 럽 : 조립 전에 마찰 표면에 윤활유를 바르려면 런닝 기간을 줄입니다.
• 저온 어셈블리 : 망치로 인한 변형을 피하기 위해 동결 수축 방법 (-196 ° C 액체 질소 처리)을 사용합니다.

유지 보수 고려 사항

• 표면에 형성된 검은 흑연 윤활 필름은 제거 할 필요가 없습니다. 정상적인 사용으로 충분합니다.
• 부식성 환경에서 맞춤 통관을 정기적으로 검사하여 외래 물체 침입으로 인한 비정상적인 마모를 방지하십시오.

VI. 시장 및 제품 정보

• 주요 제조업체 : mingxu 베어링 : [email protected] , 사용자 정의 서비스 제공 (예 : 크기, 포지셔닝 홀 처리).
• 가격대 : 최소 주문 수량은 없지만 크기 및 배치 수량에 따라 다르지만 대량 주문에 대한 가격이 더 나은 가격입니다.
