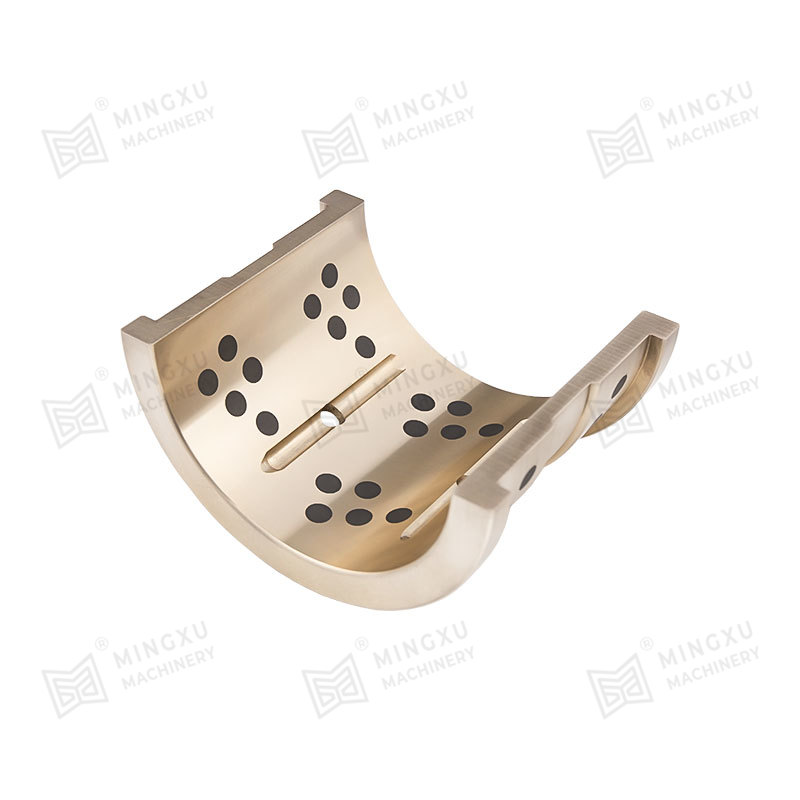

mgb71-mgb61-mgb9834-5
mgb71-mgb61-mgb9834-6
mgb71-mgb61-mgb9834-2
mgb71-mgb61-mgb9834-3
mgb71-mgb61-mgb9834
mgb71-mgb61-mgb9834-7
mgb71-mgb61-mgb9834-4
mgb71-mgb61-mgb9834-8
mgb71-mgb61-mgb9834-5
mgb71-mgb61-mgb9834-6

정확하고 부드러운 가이드 응용 분야를 위한 MGB61 NAAMS 표준 가이드 부싱

MGB61 NAAMS 표준 가이드 부싱은 정확하고 부드러운 가이드 적용을 위한 신뢰할 수 있는 솔루션입니다. 이 가이드 부싱은 NAAMS 표준을 충족하도록 설계되어 다양한 시스템에 대한 적합성을 보장합니다.

1. 금형 제조 산업에 적합하며 널리 사용됩니다.

2. 고품질의 고강도 황동과 흑연을 사용하여 가이드슬리브의 내구성을 대폭 향상시켰으며 아름다운 금속광택을 가지고 있습니다.

3. 보링 가공 후 인성, 부드러움 및 위치 결정 성능이 좋습니다.

4. 높은 치수 정확도, 안정적인 품질 및 완벽한 사양.

견적
PREV：MGB71 NAAMS 표준 가이드 부싱NEXT：MGB9834 DIN 9834 칼라가 있는 가이드 부싱
  • 제품소개
  • 매개변수
  • 재료 설명
  • 문의하기
  • 제품 특징
    1 오일 프리 조건에서 오랫동안 작업할 수 있습니다.
    2 내마모성이 우수하고 저속 및 고부하 작업 조건에 더 적합합니다. 매우 낮은 마찰.
    3 왕복운동, 회전운동, 유막형성이 어려운 상황에 적합합니다. 간헐적인 움직임.
    4 부식과 산화에 강합니다.
    5 유지보수가 필요 없고 긴 서비스 수명.
    Zhejiang Mingxu Machinery Manufacturing Co., Ltd.
    Zhejiang Mingxu Machinery Manufacturing Co., Ltd. Zhejiang Mingxu Machinery Manufacturing Co., Ltd.
    Zhejiang Mingxu Machinery Manufacturing Co., Ltd.
    오일리스 베어링을 선택하는 이유
    제조 비용 절감

    급유장치, 오일 주입구, 오일이 필요 없습니다. 홈가공을 통해 제조원가를 대폭 절감할 수 있습니다.

    운영 비용 절감

    윤활유 사용량을 크게 줄이고 장비 유지 관리를 줄이며, 석유 공급 부족으로 인한 숨겨진 위험을 방지하여 효과적으로 석유 공급을 줄입니다. 운영 비용.

    설계 시간 단축

    오일 프리 설계로 제품 구조가 단순화되고 설계 시간이 효과적으로 절약됩니다. 우리는 전문적이다 ODM 공급업체 정확하고 부드러운 가이드 응용 분야를 위한 MGB61 NAAMS 표준 가이드 부싱

    환경 보호에 도움이 됨

    폐유 재활용이 필요하지 않아 환경 보호에도 도움이 됩니다.

    응용분야
    높은 온도

    ·제강공장

    ·제련로

    ·건조설비

    ·베이킹오븐

    ·열조절기

    방수

    ·댐 게이트

    ·물 펌프

    ·유체 스위치 구조

    ·해양구조물

    ·도크 및 미사 기계 장비

    화학 산업

    ·화학공장

    ·전기도금설비

    ·폐수처리설비

    ·염색기계

    ·석유 및 화학 정제 장비

    에너지

    ·풍력 발전

    ·새로운 에너지

    배

    ·데크크레인

    ·닻

    ·해치커버

    ·러더암

    · 리프팅 기계 및 리프팅 링 장비

    자동차 제조

    ·스탬핑 금형

    ·용접구조

    ·도장 및 건조라인

    ·금속 컨베이어 벨트

    · 공작기계

    중공업

    ·강관 공장 기계

    ·타이어 및 제지 공장

    ·발전소

    ·금형사출기의 연결 토글

    건설, 광업, 선적

    ·믹서, 분쇄기, 분쇄기

    ·건설기계

    ·채굴장비

    ·커넥팅 로드 베어링

    교량 및 리프트 레일

    ·교량받침

    ·보, 교량, 현수교

    ·원자력 관련 원자로

    ·증기발생기

  • 단위:mm

    부품 번호

    NAAMS 코드

    DANLY 부품 번호

    GM 부품 번호

    크라이슬러 부품 번호

    포드 부품 번호

    디

    d1

    d2

    L1

    		L2

    L3

    아르 자형

    MGB61 2540

    -

    NM25

    90.30.05-25

    19-029-1010

    -

    25

    32

    40

    40

    30

    4

    3

    MGB61 3250

    G6132S0

    NM32

    90.30.05-32

    19-029-1011

    WDX 13-60-08032

    32

    40

    50

    50

    40

    		''

    ''

    MGB61 4063

    G614063

    NM40

    90.30.05-40

    19-029-1012

    WDX 13-60-08040

    40

    50

    63

    63

    50

    5

    ''

    MGB61 5071

    G615071

    NM50

    90.30.05-50

    19-029-1013

    WDX 13-60-08050

    50

    63

    71

    71

    56

    6

    5

    MGB61 6380

    G616380

    NM63

    90.30.05-63

    19-029-1014

    WDX 13-60-08063

    63

    80

    90

    80

    63

    8

    6

    MGB61 80100

    G618010

    NM80

    90.30.05-80

    19-029-1015

    WDX 13-60-08080

    80

    100

    112

    100

    80

    10

    8

    MGB61 100125

    G611012

    NM100

    90.30.05-100

    19-029-1016

    WDX 13-60-08100

    100

    125

    140

    125

    106

    12

    10

    MGB61 115140

    G611114

    NM115

    -

    19-029-1017

    -

    115

    140

    155

    140

    120

    ''

    ''

    MGB61 125160

    G611216

    NM125

    90.30.05-125

    19-029-1018

    WDX13-60-08125

    125

    160

    180

    160

    132

    ''

    12

  • 재료 구성 및 특성
    재료 CuZn25Al5Mn3Fe3 CuSn5Pb5Zn5 CuAl10Ni5Fe5 CuSn12 CuZn25Al5Mn4Fe3
    밀도 8.0 8.9 7.8 8.9 8.0
    경도 HB >210 >70 >150 >95 >250
    인장 강도 N/mm² >750 >200 >600 >260 >800
    항복 강도 N/mm² >450 >90 >260 >150 >450
    연장% >12 >15 >10 >৪ >800
    선형 확장 계수 10 -5 /℃ 1.9 1.8 1.6 1.8 1.9
    한계온도 ℃ -40~300 -40~400 -40~400 -40~400 -40~150
    최대. 부하 N/mm² 100 60 50 70 120
    최대. 속도(건조) m/min 15 10 20 10 15
    최대 PV N/mm²*m/min 200 60 60 80 200
    영구 변형 압축 300N/mm² <0.01 <0.05 <0.04 <0.05 <0.05
    * 특수 소재로 수요가 많습니다.

    기본 재료 교환
    재료 코드 중국 브랜드
    GB1176-87     		국제
    ISO 1338     		독일
    소음     		일본
    JIS     		미국
    ASTM(UNS)     		영국
    학사     		이탈리아
    JM     		적용 조건
    JDB 캐스팅 브론즈 ZCuZn25AI5
    Fe3Mn3     		GCuZn25AI6
    Fe3Mn3     		DIN1709
    G-CuZn25AI5     		H5102
    CAC304     		B30-92
    C86300     		HTB2 JM18-1 고부하, 저속 일반적으로 사용됨
    JDB-1브론즈 ZCuSn5
    Pb5Zn5     		GcuPb5
    Sn5Zn5     		DIN1705
    G-CuSn5ZnPb     		H5111
    BC6     		B30-92
    C83600     		LG2 JM7-15 중부하, 저속 일반적으로 사용됨
    JDB-2브론즈 ZCuAI9Fe4 Ni4Mn2 GCuAI10
    페니스     		DIN17656
    G-CuAI10Ni     		H5114
    AIBC3     		B30-92
    C95500     		AB2 JM3-15 중부하, 중속, 일반적으로 사용됨
    JDB-3브론즈 ZCuSn12 G-CuSn12 CAC503B B30-92
    C90800     		PB2 JM1-15 중부하, 저속, 일반적으로 사용됨
    JDB-5 ZCuZn25AI6 Fe3Mn3 GCuZn25AI6
    Fe3Mn3     		DIN1709
    G-CuZn25AI5     		H5102
    CAC304     		B30-92
    C86300     		HTB2 JM18-1 과부하, 저속, 고부하 사용

    고체 윤활제
    윤활유 특징 일반적인 응용
    SL1
    흑연 추가     		내화학성이 우수함
    공격 및 낮은 마찰, 온도 제한 400℃     		일반 기계에 적합
    대기권 하에서
    SL4
    PTFE 추가     		마찰이 가장 적고 물이 좋음 윤활, 온도한계 300℃ 선박, 수력터빈, 가스터빈 등
    SUBMIT

관련 상품

미국 소개

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. 이전에 Jiashan Mingxu 정밀 기계 공장으로 알려진 이 회사는 2011년에 설립되었습니다. 회사는 장강 삼각주 통합 개발 시범 지역의 배후지에 위치하고 있으며 위치가 좋고 교통이 편리합니다. 10년 이상의 제조 및 R&D 경험을 바탕으로 회사는 고체 윤활 베어링, 스케이트보드, 슬라이드 웨이 및 슬라이더의 개발 및 생산에 깊이 관여해 왔습니다. 중국의 JFB 숄더 부싱 플랜지 흑연 상감 자기 윤활 베어링의 ODM 공급업체 및 회사입니다. 제품 제조는 현대 자동화 장비를 채택하고 ISO2000 품질 관리 시스템 표준을 엄격하게 구현하며 주요 공정은 고정밀 CNC 기계로 처리됩니다. 회사의 주요 제품은 JDB 솔리드 상감 자기 윤활 베어링, 강철-구리 소결 베어링, SF-1 자기 윤활 베어링, SF-2 경계 자기 윤활 베어링 및 FB090 구리 베어링과 같은 일련의 제품을 포함합니다. 자동차 산업, 건설 기계, 야금 장비, 광산 기계, 사출 성형, 금형, 섬유, 인쇄 및 기타 여러 기계 제조 분야에서 널리 사용됩니다. 지금까지 회사의 제품은 중국 전역에 퍼져 많은 외국으로 수출되었으며 국내외 고객들로부터 깊은 인지도와 사랑을 받고 있습니다. Mingxu Machinery는 "품질 중심의 고품질 서비스"라는 서비스 신조를 고수하고 고객에게 전문적인 제품과 서비스를 제공하기 위해 노력합니다. MXB-JFB 숄더 부싱 플랜지 흑연 상감 자체 윤활 베어링을 도매로 공급하십시오. 회사는 계속해서 인재를 유치하고 관리 메커니즘, 성실성, 개발, 혁신을 개선하며 세계적 수준의 브랜드를 구축하기 위해 노력할 것입니다.

Zhejiang Mingxu Machinery Manufacturing Co., Ltd.

명예 증서

소식

제품 지식

내장된 흑연은 정확하고 부드러운 가이드 응용 분야를 위한 NAAMS 표준 가이드 부싱의 오일 프리 및 자체 윤활 특성에 어떻게 기여합니까?

특히 NAAMS(북미 자동차 미터법 표준) 표준 가이드 부싱과 관련하여 가이드 부싱에 내장된 흑연을 사용하면 오일이 없고 자체 윤활이 가능한 거주지에 기여합니다. 흑연은 윤활 하우스로 간주되는 탄소의 형태이며, 재료에 내장되면 정밀 가이드 부싱과 같은 수많은 패키지의 첨가제 성능을 향상시킬 수 있습니다. 내장된 흑연이 그리스가 없고 자체 윤활되는 주택에 어떻게 기여하는지 살펴보겠습니다. 정확하고 부드러운 가이드 적용을 위한 NAAMS 표준 가이드 부싱 :
건식 윤활: 흑연은 자체 윤활 레지던스로 유명한 고체 윤활제입니다. 가이드 부싱의 재질 내부에 내장되면 건식 윤활 메커니즘을 제공합니다. 이를 통해 오일이나 그리스와 함께 외부 윤활제가 필요하지 않으므로 가이드 부싱은 오일 오염을 원하지 않는 패키지에 적합합니다.
마찰 및 마모 감소: 내장된 흑연은 움직이는 부품 사이의 마찰을 줄이는 안정적인 윤활제 역할을 합니다. 이러한 마찰 감소는 수동 부싱과 결합 첨가제의 마모를 줄이는 데 도움이 됩니다. 결과적으로 가이드 부싱은 일상적인 윤활이 필요 없이 장기간 동안 정밀도와 깨끗한 작동을 유지합니다.
연장된 서비스 수명: 내장된 흑연의 자체 윤활 하우스는 가이드 부싱의 견고성에 기여합니다. 마찰이 감소하고 장착되면 가이드 부싱은 조기 고장이 발생할 가능성이 적어 기존 윤활 방법에 의존하는 첨가제에 비해 공급자의 수명이 길어집니다.
낮은 유지 관리: 가이드 부싱에 대한 보호가 덜 필요한 액체 윤활제가 없습니다. 이는 일반적인 보호가 어렵거나 가격이 비싼 패키지에 특히 유리합니다. 내장된 흑연이 제공하는 건식 윤활은 정확하고 부드러운 가이드 적용 분야에서 가이드 부싱에 대한 전반적인 유지 관리 요구 사항을 단순화합니다.
오염 물질에 대한 저항성:오일 프리 및 자체 윤활 가이드 부싱은 외부 입자로 인한 오염에 훨씬 덜 취약합니다. 기존의 윤활유는 먼지와 입자를 끌어당겨 붙잡아 마찰을 확대하고 도포할 수 있습니다. 평가에서 흑연이 내장된 수동 부싱은 오염 물질에 노출되는 상황에서 올바르게 작동할 수 있습니다.
정확하게 말하면 NAAMS 표준 가이드 부싱에 내장된 흑연을 사용하면 건식 윤활 제공, 마찰 및 마모 감소, 캐리어 수명 연장, 개조 필요성 감소, 오염 물질에 대한 저항 제공 등을 통해 오일이 고정되지 않은 자체 윤활 주택에 기여합니다. 이로 인해 이러한 가이드 부싱은 자동차 제조를 포함한 다양한 산업 분야의 독특하고 쉬운 가이드 프로그램에 적합합니다.
