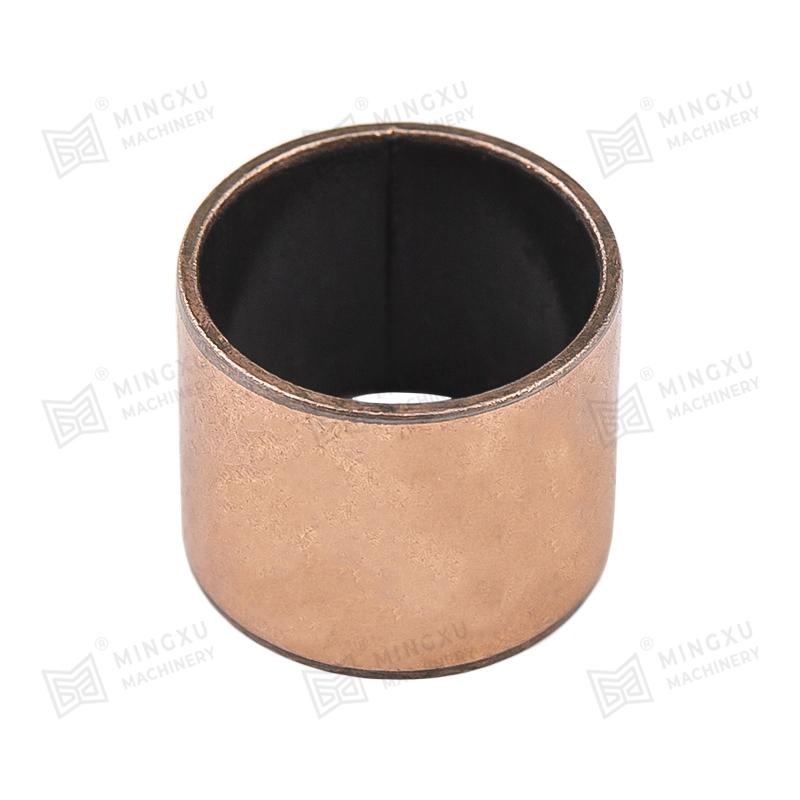

MXB-DU 오일리스 베어링 SF-1 부싱 고온 저항

MXB-DU 오일리스 베어링(SF-1 부싱이라고도 함)은 강판을 베이스로 하고 중앙에 소결 구형 청동 분말을 배치하고 표면에 폴리테트라플루오로에틸렌(PTFE)과 섬유를 혼합하여 롤링한 슬라이딩 베어링입니다. .

특징:

1. PTFE와 섬유의 혼합량은 0.01~0.03mm로 양호한 전사막을 형성하여 연삭 샤프트를 보호하고 베어링의 자체 윤활 성능을 제공할 수 있습니다.

2. 구리 분말 층은 0.20 ~ 0.30mm로 내 하중 성능과 내마모성이 우수합니다. 열전도율이 좋아 베어링 작동 시 발생하는 열을 신속하게 전달할 수 있습니다. 복합 재료는 구리 분말 볼의 틈새로 침투하여 결합 강도를 향상시킬 수 있습니다.

3. 저탄소강은 우수한 내하중 성능과 열 전달을 제공합니다. 제품은 인쇄 기계, 엘리베이터, 섬유 기계, 담배 기계, 피트니스 장비, 유압 트럭, 마이크로 모터, 솔레노이드 밸브, 자동차, 오토바이 등과 같은 다양한 기계의 슬라이딩 부품에 널리 사용되었습니다.

견적

PREV：MXB-DUF 오일프리 플랜지 복합 베어링 NEXT：No next article

제품소개
매개변수
재료 설명
문의하기

제품 특징

1 오일 프리 조건에서 오랫동안 작업할 수 있습니다.

2 내마모성이 우수하고 저속 및 고부하 작업 조건에 더 적합합니다. 매우 낮은 마찰.

3 왕복운동, 회전운동, 유막형성이 어려운 상황에 적합합니다. 간헐적인 움직임.

4 부식과 산화에 강합니다.

5 유지보수가 필요 없고 긴 서비스 수명.

오일리스 베어링을 선택하는 이유

제조 비용 절감

급유장치, 오일 주입구, 오일이 필요 없습니다. 홈가공을 통해 제조원가를 대폭 절감할 수 있습니다.

운영 비용 절감

윤활유 사용량을 크게 줄이고 장비 유지 관리를 줄이며, 석유 공급 부족으로 인한 숨겨진 위험을 방지하여 효과적으로 석유 공급을 줄입니다. 운영 비용.

설계 시간 단축

오일 프리 설계로 제품 구조가 단순화되고 설계 시간이 효과적으로 절약됩니다. 우리는 전문적이다 ODM 공급업체 DU 오일리스 베어링 SF-1 부싱 고온 저항

환경 보호에 도움이 됨

폐유 재활용이 필요하지 않아 환경 보호에도 도움이 됩니다.

응용분야

높은 온도

·제강공장

·제련로

·건조설비

·베이킹오븐

·열조절기

방수

·댐 게이트

·물 펌프

·유체 스위치 구조

·해양구조물

·도크 및 미사 기계 장비

화학 산업

·화학공장

·전기도금설비

·폐수처리설비

·염색기계

·석유 및 화학 정제 장비

에너지

·풍력 발전

·새로운 에너지

배

·데크크레인

·닻

·해치커버

·러더암

· 리프팅 기계 및 리프팅 링 장비

자동차 제조

·스탬핑 금형

·용접구조

·도장 및 건조라인

·금속 컨베이어 벨트

· 공작기계

중공업

·강관 공장 기계

·타이어 및 제지 공장

·발전소

·금형사출기의 연결 토글

건설, 광업, 선적

·믹서, 분쇄기, 분쇄기

·건설기계

·채굴장비

·커넥팅 로드 베어링

교량 및 리프트 레일

·교량받침

·보, 교량, 현수교

·원자력 관련 원자로

·증기발생기

단위:mm

신분증 이후 결정된	디		샤프트 직경		주택 보어 H7	와일 두께	f1	f2	엘 0 d≤Φ30 L-0.3 -0.40d>Φ30L-0.4
신분증 이후 결정된	디		샤프트 직경		주택 보어 H7	와일 두께	f1	f2	6	8	10	12	15	20	25	30	40	50	60	70	80	90	100	115
5.990 6055	8	0.055 0.025	6	-0013 -0.028	8 0.015				•	•	•
7.990 8.055	10	0.055 0.025	8	-0.013 -0.028	10 0.015				•	•	•	•	•
9.990 10.058	12	0.065 0.030	10	-0016 -0.034	12 0.018					•	•	•	•
11.990 12.058	14	0.065 0.030	12	-0.016 -0.034	14 0.018	0.980	0.6	0.3		•	•	•	•	•	•
13.990 14.058	16	0.065 0.030	14	-0.016 -0.034	16 0.018	1.005	0.6	0.3			•	•	•	•	•
14.990 15.058	17	0.065 0.030	15	-0.016 -0.034	17 0.018						•	•	•	•	•
15.990 16.058	18	0.065 0.030	16	-0.016 -0.034	18 0.018						•	•	•	•	•
16.990 17.061	19	0.075 0.035	17	-0.016 -0.034	19 0.021						•	•		•
17.990 18.061	20	0.075 0.035	18	-0.016 -0.034	20 0.021						•	•	•	•	•
19.990 20.071	23	0.075 0.035	20	-0.020 -0.041	23 0.021						•	•	•	•	•	•
21.990 22.071	25	0.075 0.035	22	-0.020 -0.041	25 0021	1.475	0.6	0.4				•	•	•	•	•
23.990 24.071	27	0.075 0 035	24	-0.020 -0 041	27 0.021	1.505	0.6	0.4					•	•	•	•
24.990 25.071	28	0.075 0.035	25	-0.020 -0 041	28 0-021								•	•	•	•	•
27.990 28.085	32	0.085 0.045	28	-0.020 -0.041	32 0 025								•	•	•	•	•
29.990 30.065	34	0.085 0.045	30	-0.020 -0.041	34 0 025							•	•	•	•	•	•
31.990 32.065	36	0.085 0.045	32	-0.025 -0.050	36 0-025	1.970	1.2	0.4						•		•	•
34990 35.065	39	0.085 0.045	35	-0.025 -0.050	39 0025	2.005	1.2	0.4						•	•	•	•	•
37.990 38.065	42	0.085 0.045	38	-0.025 -0.050	42 0.025											•	•
39.990 40.066	44	0.085 0.045	40	-0.025 -0.050	44 0.025									•	•	•	•	•
44 990 45.105	50	0.085 0.045	45	-0.025 -0.050	50 0.025									•	•	•	•	•
49.990 50.110	55	0.100 0.055	50	-0.030 -0 060	55 0030									•		•	•	•	•
54.990 55.110	60	0.100 0.055	55	-0.030 -0.060	60 0030											•	•	•	•
59.990 60.110	65	0.100 0.055	60	-0.030 -0.060	65 0030	2.460 2.505	1.8	0.6								•	•	•	•	•
64.990 65.110	70	0.100 0 055	65	-0.030 -0.060	70 0.030											•	•	•	•	•
69.990 70110	75	0.100 0.055	70	-0030 -0 060	75 0.030												•	•	•	•	•
74.990 75.110	80	0.100 0 055	75	-0.030 -0.060	80 0.030												•	•	•	•	•
80.020 80.155	85	0.120 0.070	80	-0.035	85 0.030												•	•	•	•	•	•	•
85.020 85.155	90	0.120 0.070	85	-0.035	90 0.035														•		•		•
90.020 90.155	95	0.120 0.070	90	-0.005	95 0.035													•	•		•		•
95.020 95.1SS	100	0.120 0070	95	-0.035	100 0.035	2.440 2.490	1.8	0.6										•	•		•	•	•
100.020 100.155	105	0.120 0.070	100	-0.035	105 0035													•	•		•			•
105.020 105.155	110	0.120 0.070	100	-0.035	110 0035														•		•	•		•
110.020 110.155	115	0.120 0.070	110	-0.035	115 0035														•		•	•		•
120.070 120.210	125	0.170 0.100	120	-0.040	125 0035														•		•	•	•
125.070 125.210	130	0170 0.100	125	-0.040	130 0.040														•				•	•
130.070 130.210	135	0.170 0.100	130	-0.040	135 0.040														•		•	•	•
140.070 140 210	145	0.170 0.100	140	-0.040	145 0.040	2.415 2.465	1.8	0.6											•		•	•	•
150.070 150.210	155	0.170 0.100	150	-0.040	155 0.040														•		•	•	•
160.070 160.210	165	0.170 0.100	160	-0.040	165 0.040														•		•		•	•
180.070 180.216	185	0.210 0.130	180	-0.046	185 0.046																•		•

재료 구성 및 특성
재료	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
밀도	8.0	8.9	7.8	8.9	8.0
경도 HB	>210	>70	>150	>95	>250
인장 강도 N/mm²	>750	>200	>600	>260	>800
항복 강도 N/mm²	>450	>90	>260	>150	>450
연장%	>12	>15	>10	>৪	>800
선형 확장 계수 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
한계온도 ℃	-40~300	-40~400	-40~400	-40~400	-40~150
최대. 부하 N/mm²	100	60	50	70	120
최대. 속도(건조) m/min	15	10	20	10	15
최대 PV N/mm²*m/min	200	60	60	80	200
영구 변형 압축 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
* 특수 소재로 수요가 많습니다.

기본 재료 교환
재료 코드	중국 브랜드 GB1176-87	국제 ISO 1338	독일 소음	일본 JIS	미국 ASTM(UNS)	영국 학사	이탈리아 JM	적용 조건
JDB 캐스팅 브론즈	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	고부하, 저속 일반적으로 사용됨
JDB-1브론즈	ZCuSn5 Pb5Zn5	GcuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	중부하, 저속 일반적으로 사용됨
JDB-2브론즈	ZCuAI9Fe4 Ni4Mn2	GCuAI10 페니스	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	중부하, 중속, 일반적으로 사용됨
JDB-3브론즈	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	중부하, 저속, 일반적으로 사용됨
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	과부하, 저속, 고부하 사용

고체 윤활제
윤활유	특징	일반적인 응용
SL1 흑연 추가	내화학성이 우수함 공격 및 낮은 마찰, 온도 제한 400℃	일반 기계에 적합 대기권 하에서
SL4 PTFE 추가	마찰이 가장 적고 물이 좋음 윤활, 온도한계 300℃	선박, 수력터빈, 가스터빈 등
