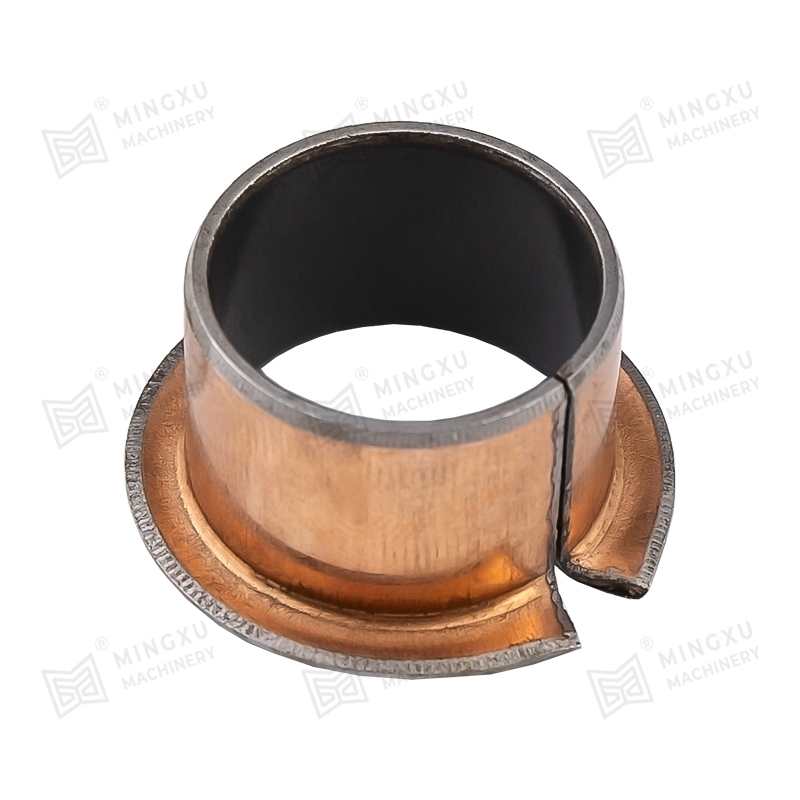

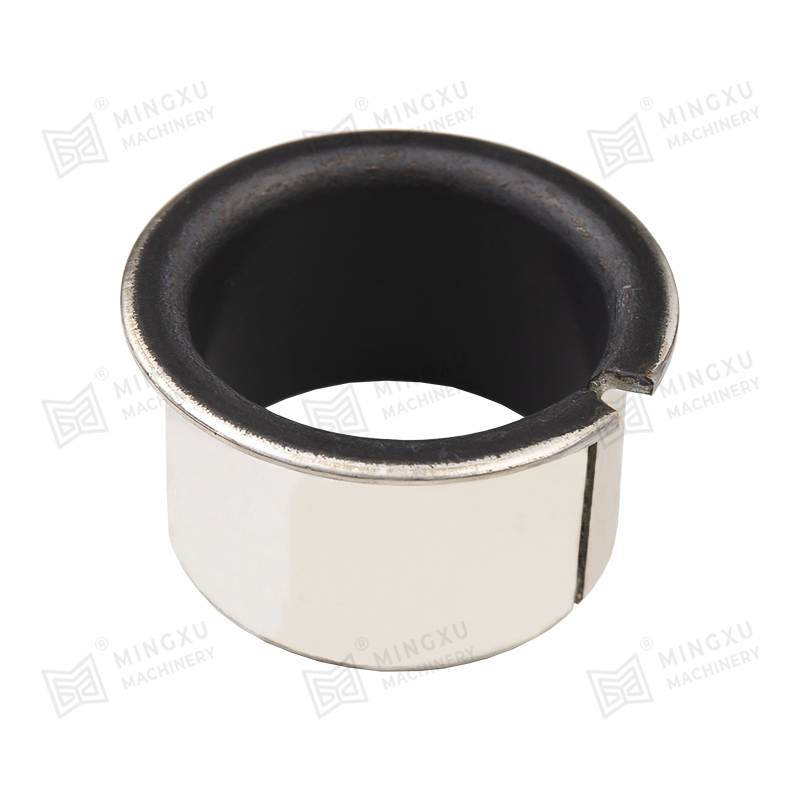

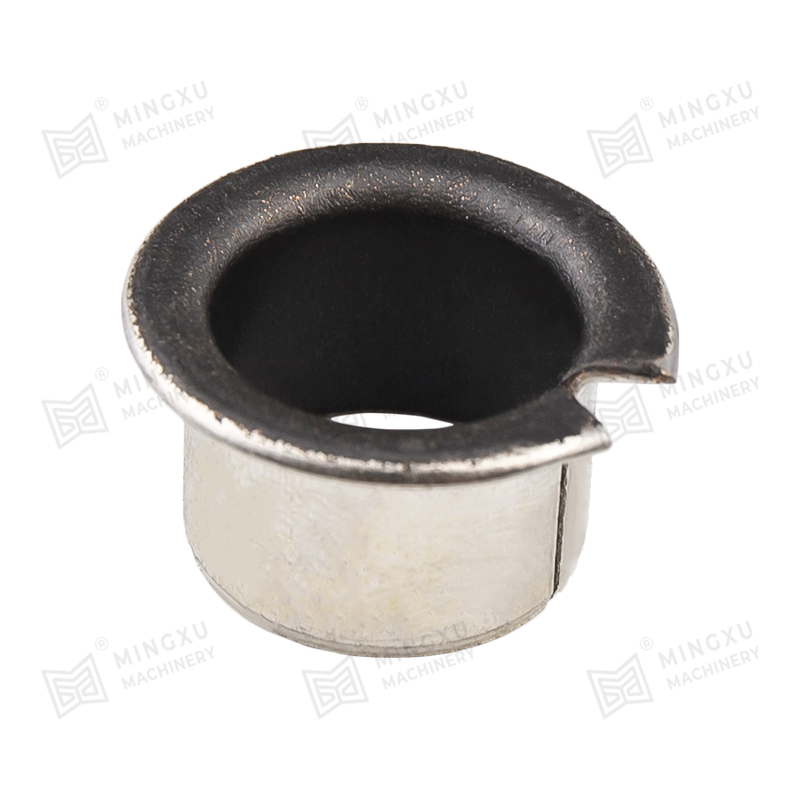

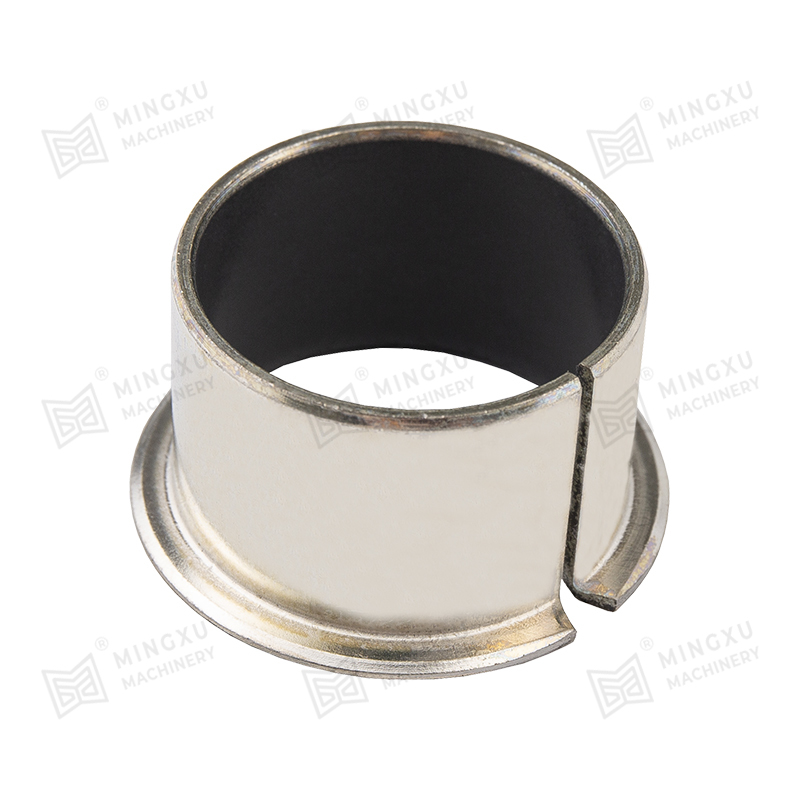

MXB-DUF 오일프리 플랜지 복합 베어링

MXB-DUF 오일프리 복합 베어링(SF-1F 부싱이라고도 함)은 강판을 베이스로 하고 중간에 소결 구형 청동 분말과 폴리테트라플루오로에틸렌(ptfe)과 납 압연을 혼합한 전조 슬라이딩 베어링입니다. 표면: 작은 마찰 계수, 내마모성, 우수한 내식성 및 오일 프리 윤활 특성을 가지고 있습니다. 이 제품을 사용하면 비용 절감, 기계적 부피 감소, 샤프트 바이트 방지 및 기계적 소음 감소 등의 장점이 있습니다. 현재 인쇄 기계, 섬유 기계, 담배 기계, 운동기구, 유압 트럭, 마이크로 모터, 자동차, 오토바이, 농림업 기계 등과 같은 다양한 기계의 슬라이딩 부품에 널리 사용되고 있습니다.

견적

PREV：MXB-DX 경계 오일리스 베어링 SF-2 건식 일반 베어링 NEXT：MXB-DU 오일리스 베어링 SF-1 부싱 고온 저항

제품소개
매개변수
재료 설명
문의하기

제품 특징

1 오일 프리 조건에서 오랫동안 작업할 수 있습니다.

2 내마모성이 우수하고 저속 및 고부하 작업 조건에 더 적합합니다. 매우 낮은 마찰.

3 왕복운동, 회전운동, 유막형성이 어려운 상황에 적합합니다. 간헐적인 움직임.

4 부식과 산화에 강합니다.

5 유지보수가 필요 없고 긴 서비스 수명.

오일리스 베어링을 선택하는 이유

제조 비용 절감

급유장치, 오일 주입구, 오일이 필요 없습니다. 홈가공을 통해 제조원가를 대폭 절감할 수 있습니다.

운영 비용 절감

윤활유 사용량을 크게 줄이고 장비 유지 관리를 줄이며, 석유 공급 부족으로 인한 숨겨진 위험을 방지하여 효과적으로 석유 공급을 줄입니다. 운영 비용.

설계 시간 단축

오일 프리 설계로 제품 구조가 단순화되고 설계 시간이 효과적으로 절약됩니다. 우리는 전문적이다 ODM 공급업체 DUF 오일프리 플랜지 복합 베어링

환경 보호에 도움이 됨

폐유 재활용이 필요하지 않아 환경 보호에도 도움이 됩니다.

응용분야

높은 온도

·제강공장

·제련로

·건조설비

·베이킹오븐

·열조절기

방수

·댐 게이트

·물 펌프

·유체 스위치 구조

·해양구조물

·도크 및 미사 기계 장비

화학 산업

·화학공장

·전기도금설비

·폐수처리설비

·염색기계

·석유 및 화학 정제 장비

에너지

·풍력 발전

·새로운 에너지

배

·데크크레인

·닻

·해치커버

·러더암

· 리프팅 기계 및 리프팅 링 장비

자동차 제조

·스탬핑 금형

·용접구조

·도장 및 건조라인

·금속 컨베이어 벨트

· 공작기계

중공업

·강관 공장 기계

·타이어 및 제지 공장

·발전소

·금형사출기의 연결 토글

건설, 광업, 선적

·믹서, 분쇄기, 분쇄기

·건설기계

·채굴장비

·커넥팅 로드 베어링

교량 및 리프트 레일

·교량받침

·보, 교량, 현수교

·원자력 관련 원자로

·증기발생기

단위:mm

신분증 이후 결정된	디		샤프트가 그랬습니다.		주택 보어(H7)		F±0.5	벽 두께	f1	f2	L±0.025
신분증 이후 결정된	디		샤프트가 그랬습니다.		주택 보어(H7)		F±0.5	벽 두께	f1	f2	4	5.5	7	7.5	8	9	10	12	15	16	17	22	26
5.990 6.055	8	0.055 0.025	6	-0.013 -0.020	8	0.015	12				•		•		•
7.990 8.055	10	0.055 0 025	8	-0.013 -0.028	10	0.015	15					•		•	•		•
9.990 10.068	12	0.065 0.030	10	-0.016 -0 034	12	0018	18						•			•		•	•
11.990 12.058	14	0.065 0.030	12	-0.016 -0.034	14	0.018	20						•			•		•	•		•
13.990 14.058	16	0.065 0.030	14	-0.016 -0.034	16	0.018	22	0.005 -0.020	0.6	0.3								•			•
14.990 15.058	17	0.065 0.030	15	-0.016 -0.034	17	0.018	23									•		•			•
15.990 16.058	18	0.065 0.030	16	-0.016 -0.034	18	0.018	24											•			•
17.990 18.061	20	0.075 0.035	18	-0.016 -0.034	20	0.021	26											•	•		•
19.990 20071	23	0.075 0.035	20	-0.020 -0.041	23	0.021	30											•	•		•	•
21.990 22.071	25	0.075 0.035	22	-0.020 -0.041	25	0.021	32	0.005 -0.025	0.6	0.4									•		•	•
24990 25.071	28	0.075 0.035	25	-0.020 -0.041	28	0021	35	0.005 -0.025	0.6	0.4								•			•	•
29.990 30085	34	0.085 0.045	30	-0.020 -0.041	34	0025	42	0.005 -0.030	1.2	0.4										•		•	•
34.990 35.085	39	0.085 0.045	35	-0.025 -0.050	39	0025	47	0.005 -0.030	1.2	0.4										•		•	•

재료 구성 및 특성
재료	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
밀도	8.0	8.9	7.8	8.9	8.0
경도 HB	>210	>70	>150	>95	>250
인장 강도 N/mm²	>750	>200	>600	>260	>800
항복 강도 N/mm²	>450	>90	>260	>150	>450
연장%	>12	>15	>10	>৪	>800
선형 확장 계수 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
한계온도 ℃	-40~300	-40~400	-40~400	-40~400	-40~150
최대. 부하 N/mm²	100	60	50	70	120
최대. 속도(건조) m/min	15	10	20	10	15
최대 PV N/mm²*m/min	200	60	60	80	200
영구 변형 압축 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
* 특수 소재로 수요가 많습니다.

기본 재료 교환
재료 코드	중국 브랜드 GB1176-87	국제 ISO 1338	독일 소음	일본 JIS	미국 ASTM(UNS)	영국 학사	이탈리아 JM	적용 조건
JDB 캐스팅 브론즈	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	고부하, 저속 일반적으로 사용됨
JDB-1브론즈	ZCuSn5 Pb5Zn5	GcuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	중부하, 저속 일반적으로 사용됨
JDB-2브론즈	ZCuAI9Fe4 Ni4Mn2	GCuAI10 페니스	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	중부하, 중속, 일반적으로 사용됨
JDB-3브론즈	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	중부하, 저속, 일반적으로 사용됨
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	과부하, 저속, 고부하 사용

고체 윤활제
윤활유	특징	일반적인 응용
SL1 흑연 추가	내화학성이 우수함 공격 및 낮은 마찰, 온도 제한 400℃	일반 기계에 적합 대기권 하에서
SL4 PTFE 추가	마찰이 가장 적고 물이 좋음 윤활, 온도한계 300℃	선박, 수력터빈, 가스터빈 등
