다축 또는 다 방향 시스템에 사용되는 가이드 레일의 부하 분포 및 내마모성을 개선하기위한 가장 좋은 전략은 무엇입니까?

다축 또는 다 방향 시스템에 사용되는 가이드 레일의 하중 분포 및 내마모성 개선에는 하중력, 이동 방향 및 환경 조건의 복잡성을 고려하는 사려 깊은 접근이 필요합니다. 다음은 이러한 시스템에서 성능을 최적화하기위한 효과적인 전략입니다.

1. 복잡한 철도 프로파일 통합
다중 경로 그루브 또는 채널 :
다축 시스템에 사용되는 가이드 레일은 레일 프로파일에 통합 된 여러 홈 또는 채널의 이점을 얻을 수 있습니다. 이 그루브는 다른 축을 따라 하중을보다 효과적으로 안내하고 배포하는 데 도움이되며, 이는 부하가 다양한 방향으로 적용될 때 특히 유리합니다. 이러한 기능은 접촉 표면적을 개선하고보다 균일 한 응력 분포를 보장하여 국소 마모가 줄어 듭니다.
곡선 또는 윤곽선 프로파일 :
곡선 프로파일 또는 점진적인 전환이있는 프로파일은 특히 비선형 방향으로 이동이 발생할 때로드를 레일을 가로 질러 고르게 퍼뜨리는 데 도움이 될 수 있습니다. 다 방향 시스템의 경우 프로파일이 다양한 각도의 하중을 수용하도록 윤곽이 있는지 확인하면 응력 농도를 최소화하는 데 도움이됩니다.

2. 다중 접촉 시스템
이중 또는 다중 접촉 표면 :
부하가 수직, 수평 및 회전 방향 사이에서 이동할 수있는 다축 시스템에서 여러 접촉 지점 또는 트랙이있는 레일을 안내하면 하중 분포가 향상 될 수 있습니다. 예를 들어, 이중 연락 레일 설계 (예 : 여러 행 또는 평행 트랙이있는 레일)은 단일 접촉 표면에 의존하지 않고 힘이 다른 지점에 분산되도록하는 데 도움이됩니다. 이는 고르지 않은 마모 가능성을 줄이고 시스템의 내구성을 높입니다.
로드 보상 접촉 표면 :
일부 고급 시스템에는 하중 보상 설계가 사용됩니다. 여기서 가이드 레일에는 부하 방향에 따라 변속 또는 적응할 수있는 여러 표면이 포함되어 있습니다. 이 시스템은 축이나 평면 사이에 움직일 때 하중이 레일에 더 균일하게 분포되도록합니다.

3. 강화 된 재료 및 복합재
고강도 재료 :
강철 합금, 복합 재료 또는 강화 폴리머와 같은 우수한 강도 대 중량 비율을 갖는 재료를 사용하면 다 방향 시스템에서 내마모성을 크게 향상시킬 수 있습니다. 이 재료는 더 높은 수준의 스트레스 및 마찰을 견딜 수있어 마모 속도를 줄이고 가이드 레일의 서비스 수명을 증가시킬 수 있습니다.
계층 또는 코팅 레일 :
하드 코팅 (예 : 질화물, 세라믹 코팅 또는 크롬 도금)과 같은 표면 처리를 적용하거나 내장 윤활 (예 : 자체 윤활 중합체)이있는 재료를 사용하면 특히 다른 방향으로 가변적 또는 연속적인 움직임을 경험하는 시스템에서 가이드 레일의 마모 및 마찰 저항성을 향상시킬 수 있습니다.

4. 모듈 식 또는 세그먼트 레일 시스템
세분화 된 철도 설계 :
다축 또는 다 방향 이동의 경우 서로 다른 섹션에서 독립적 인 움직임을 허용하는 모듈 식 또는 세그먼트 레일은 하중을보다 균등하게 분배하는 데 도움이 될 수 있습니다. 이 접근법은 또한 시스템을 다양한 모션 경로에보다 유연하고 적응할 수있게하여 레일의 각 섹션이 특정 하중 조건에 대해 최적화되도록합니다.
연동 세그먼트 :
연동 레일 세그먼트를 사용하여 방향 변화에 적응하는 시스템을 생성 할 수 있습니다. 각 세그먼트는 특정 운동 축에 맞는 특정 하중 분포 기능으로 설계 될 수 있습니다. 이 모듈성은 가이드 레일의 성능을 최적화하는 데 도움이됩니다. 특히 복잡한 움직임이나 하중 방향으로 이동하는 시스템에서.

5. 향상된 윤활 및 자체 윤활 시스템
통합 윤활 채널 :
다 방향 시스템에서 가이드 레일의 수명 및 내마모성을 향상시키기 위해, 철도 설계 내의 통합 윤활 채널은 이동 방향이 바뀌더라도 가이드 표면에 윤활이 고르게 분포되도록 보장 할 수 있습니다. 이것은 움직이는 부품의 마찰과 마모를 줄이는 데 도움이됩니다.
자체 윤활 재료 :

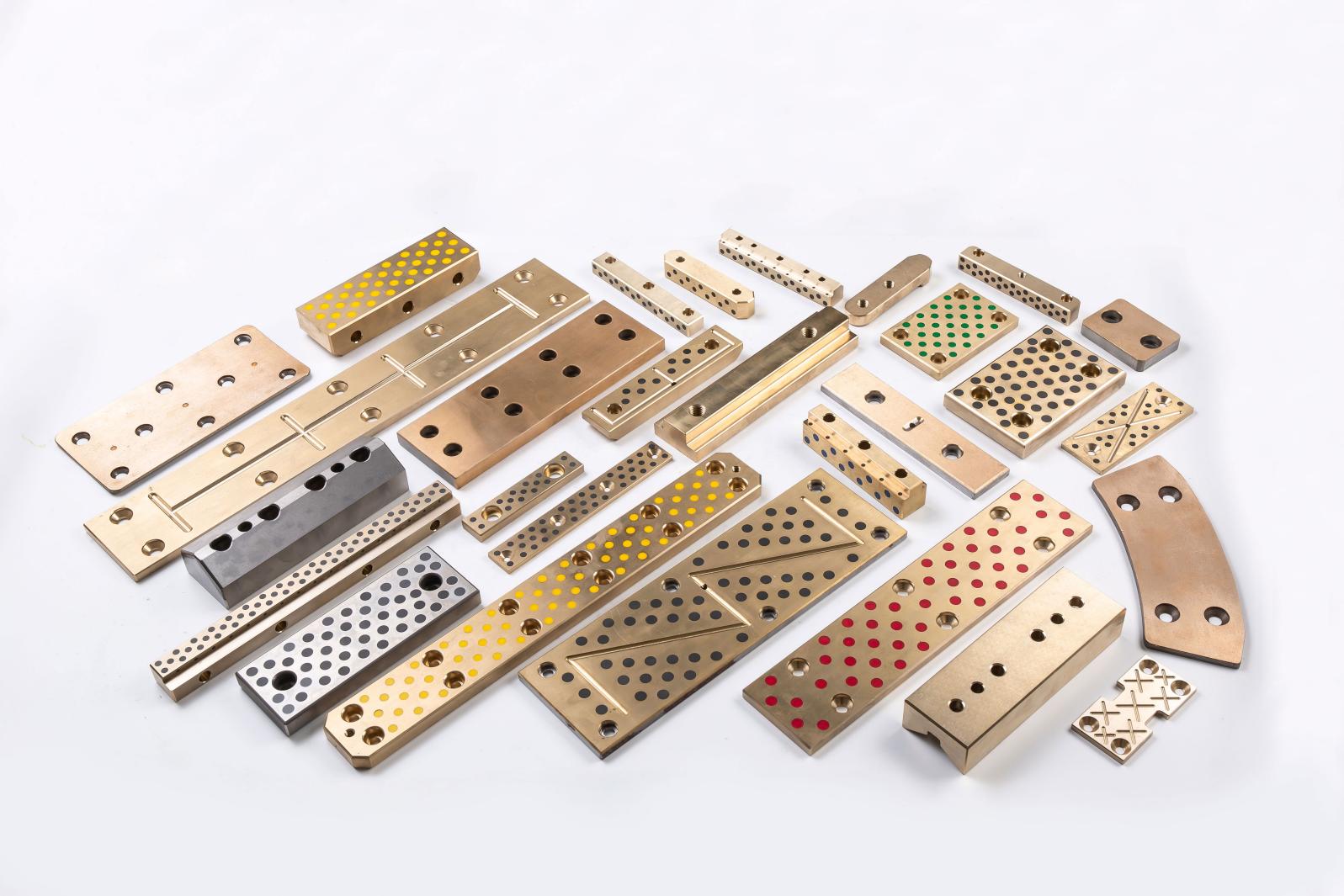

지속적인 유지 보수가 어려운 시스템의 경우 흑연이 주입 된 폴리머 또는 청동 합금과 같은 자체 윤활 물질을 철도 설계에 통합 할 수 있습니다. 이 재료는 시간이 지남에 따라 소량의 윤활제를 방출하여 일관된 윤활 수준을 유지하고 여러 방향으로 내마모성을 향상시킵니다.

6. 동적 하중 분포 메커니즘
활성 부하 분배 시스템 :

일부 고급 가이드 레일 설계에서 센서 및 피드백 시스템은 힘의 방향과 크기가 변할 때 실시간으로 하중 분포를 적극적으로 조정할 수 있습니다. 여기에는 가이드 레일의 특정 섹션의 위치 또는 각도를 변경하는 것이 포함되어 있으므로 이동 방향에 관계없이 하중이 항상 고르게 분포되도록합니다. 이 접근법은 로봇 암과 같은 시스템 또는 복잡한 모션 경로가있는 자동화 된 기계에서 매우 효과적입니다.
로드 센서 및 피드백 루프 :

로드 센서를 레일 시스템에 통합하면 가이드 레일의 하중 용량을 동적으로 조정할 수 있습니다. 이 센서는 하중의 방향과 크기를 모니터링하고 신호를 보내는 신호를 보낼 수있어 레일 또는 레일 캐리지의 위치 또는 정렬을 조정하여 항상 최적의 하중 분포를 보장합니다.

7. 응용 프로그램 별 요구에 대한 레일 모양을 사용자 정의합니다
복잡한 움직임을위한 맞춤형 형상 :
다축 및 다 방향 이동이 일반적 인 로봇 공학, CNC 머신 또는 자동화 된 컨베이어 시스템과 같은 응용 분야에서는 가이드 레일의 형상을 특정 하중 패턴을 충족하도록 최적화 할 수 있습니다. 여기에는 더 나은 하중 부유 용량을위한 레일 폭 증가, 운동 제어 개선을위한 각도 표면 또는 다 방향 이동 중 비틀림 및 뒤틀림에 저항하기위한 단면 형태 (예 : 박스 프로파일)가 포함될 수 있습니다.
복잡한 하중에 대한 특정 윤곽 :
일부 다 방향 시스템에는 대각선 힘 또는 비틀림 하중과 같은 특정 하중 시나리오에 최적화 된 특정 윤곽 또는 프로파일이있는 가이드 레일이 필요합니다. 이동 유형 및 하중 분포와 일치하도록 프로파일을 사용자 정의함으로써 더 부드러운 작동과 내마모성을 높일 수 있습니다.

8. 스트레스 분석 및 유한 요소 모델링 (FEM)
고급 응력 모델링 :
다 방향 이동 중 스트레스 분포 및 잠재적 인 마모 지점을 분석하기 위해 유한 요소 모델링 (FEM)을 사용하면 내마비 가이드 레일 . FEM 시뮬레이션은 다른 접촉 지점에서 힘이 레일과 상호 작용하는 방법을 예측하고 설계 프로세스를 안내하여 스트레스 농도와 입기 쉬운 영역을 최소화합니다.
실시간 성능 모니터링 :
실시간 성능 모니터링 도구 (예 : 진동 센서 또는로드 분배 모니터)를 사용하면 엔지니어가 다축 시스템의 가이드 레일 설계를 조정하고 최적화 할 수 있습니다. 가이드 레일이 하중에 반응하는 방법을 추적하면 내마모성 및 하중 분포를 최적화하기위한 조정을 수행 할 수 있습니다 .
