고강도 황동이 흑연 구리 슬리브의 주류 기본 재료인 이유는 무엇입니까?

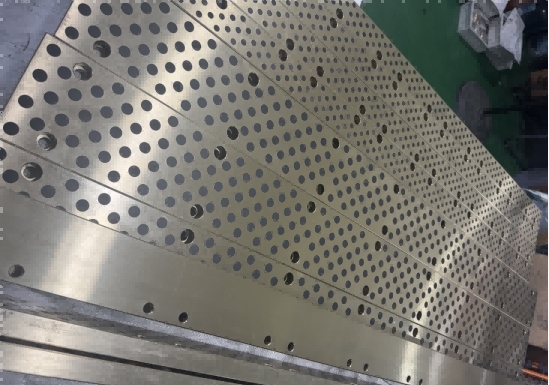

고강도 황동(주로 ZCuZn25Al6Fe3Mn3 또는 이와 유사한 등급, "고강도 황동" 또는 "알루미늄 황동"이라고도 함)이 흑연 구리 슬리브 강도, 경도, 내마모성, 내식성, 비용 효율성 및 다양성이 최적으로 균형을 이루고 있기 때문입니다. 이유를 자세히 분석하면 다음과 같습니다.

1. 고강도 및 경도(내하력의 핵심)
강화 메커니즘:

• 알루미늄(Al): 단단한 β상(CuZnAl 금속간 화합물)을 형성하여 매트릭스의 강도와 경도를 크게 향상시킵니다.
• 철(Fe): 결정립 경계를 고정하고 결정립을 미세화하며 전위 이동을 방해하는 철이 풍부한 미세한 입자를 형성하여 강도, 경도 및 내마모성을 향상시킵니다.
• 망간(Mn): 고용체강화를 강화하고 열간가공성을 향상시킵니다.

• 효과:

고강도 황동은 일반 황동(예: H62) 및 일부 납 청동보다 훨씬 높은 압축 강도(일반적으로 > 600 MPa)와 브리넬 경도(HB > 150)를 자랑합니다.

이를 통해 더 높은 하중을 견딜 수 있으며 매트릭스 변형으로 인한 높은 PV(압력×속도) 조건에서 과도한 흑연 기둥 돌출 또는 파손을 방지할 수 있습니다.

2. 우수한 내마모성 (흑연과 시너지 효과)

매트릭스 내마모성: 단단한 철이 풍부한 상과 β상은 연마 및 접착 마모에 대한 탁월한 저항성을 제공하여 매트릭스가 긁히거나 쟁기질되는 것을 방지합니다.
흑연의 역할: 내장된 흑연은 고체 윤활을 제공하여 마찰 계수와 접착 경향을 줄입니다.
시너지 효과: 단단한 매트릭스는 흑연 기둥을 지지하여 압력에 따른 과도한 붕괴를 방지하는 동시에 흑연은 매트릭스 자체의 마모를 줄여줍니다. 이 "경질-연성 조합"은 자가 윤활 베어링의 핵심 장점이며 고강도 황동의 경질 매트릭스는 이 설계의 성공에 매우 중요합니다.

3. 내식성 우수 (다용성 확보)

알루미늄의 역할: 표면에 치밀한 산화알루미늄(Al2O₃) 보호막을 형성하여 대기, 해수, 약산, 약염기 등에 의한 부식에 대한 저항성을 대폭 강화합니다.
비교: 내식성은 순동이나 주석청동에 비해 떨어지지만, 일반 황동(예: H62)에 비해 훨씬 뛰어나므로 대부분의 산업 환경(강산 및 강염기 제외), 자동차, 건설 기계, 해양 분야에 적합합니다.
비용 효율성: 고가의 주석 청동(예: ZCuSn5Pb5Zn5) 또는 니켈 기반 합금에 비해 고강도 황동은 내식성 요구 사항을 충족하면서 비용을 절감합니다.

4. 뛰어난 비용 효율성(핵심 장점)
낮은 원자재 비용:

주로 구리(Cu)와 아연(Zn)으로 구성되며, 아연은 주석(Sn), 납(Pb), 니켈(Ni)과 같은 합금 원소보다 훨씬 저렴합니다.
주석 청동(주석 함량 5~10%) 및 납 청동(납 주석 비용이 높음)에 비해 고강도 황동은 단가가 상당히 낮습니다.

좋은 가공성:

분말야금(주류 제조공정)에 적합: 분말의 유동성, 압축성, 소결성이 우수하여 성형 및 대량생산이 용이합니다.
주조 및 가공에도 적합합니다.
포괄적인 성능 규정 준수: 최적의 비용으로 대부분의 작동 조건의 강도, 내마모성 및 내식성 요구 사항을 충족합니다.

5. 우수한 열전도율(열 방출에 중요)

구리 기반 합금은 본질적으로 우수한 열 전도성을 가지고 있습니다(강철 또는 철 기반 베어링보다 훨씬 우수함).
마찰로 인한 시기적절한 열 방출은 안정적인 베어링 작동을 유지하는 데 중요한 윤활 실패(흑연 산화) 또는 재료 연화로 이어질 수 있는 국부적인 과열을 방지합니다.

6. 흑연과의 호환성 및 공정 적응성

열팽창 매칭: 고강도 황동과 흑연 사이의 열팽창 계수 차이는 상대적으로 제어 가능하며(알루미늄 기반 또는 철 기반 재료에 비해) 온도 변동 시 인터페이스 응력과 분리 위험을 줄입니다.

7. 높은 다양성(대부분의 중-고하중 조건을 포괄)

고강도 황동 기반 흑연 구리 슬리브는 다양한 시나리오에 적합합니다.

중간에서 높은 부하: 건설기계(굴착기 암 핀 부싱), 농기계, 야금장비, 사출성형기 등
중저속: 컨베이어 롤러, 경첩, 조향 장치.
부식성 환경: 해양 방향타 시스템, 항만 기계, 수처리 장비.
유지보수가 필요 없는/저오일 윤활: 자주 그리스를 칠할 수 없는 영역(예: 고소 작업 플랫폼의 조인트, 교량 베어링).

다른 구리 기반 재료와의 비교
주석 청동(예: ZCuSn5Pb5Zn5):

장점: 내식성이 우수하고 내마모성이 우수합니다(특히 우수한 마찰 감소를 위해 납을 사용함).
단점: 높은 비용(비싼 주석으로 인해), 일반적으로 고강도 황동보다 강도와 경도가 낮습니다(특히 철-망간 강화 없이). 고급형 또는 내식성 응용 분야에 사용됩니다.

납청동(예: ZCuPb10Sn10):

장점: 매우 높은 하중과 충격에 적합한 뛰어난 내장성, 순응성 및 고착 방지 기능을 갖추고 있습니다.
단점: 높은 비용, 납 분리, 환경 제한, 낮은 강도 및 경도. 대형 엔진 크랭크 샤프트 베어링 등에 사용됩니다.

일반 황동(예: H62):

장점: 최저 비용.
단점: 강도와 경도가 낮고 내마모성이 낮으며 내식성이 평균이므로 중간에서 높은 하중 요구 사항을 충족할 수 없습니다.

결론: 고강도 황동의 인기의 근본적인 이유
고강도 황동은 고강도, 고경도, 우수한 내마모성/부식성, 뛰어난 열 전도성, 우수한 분말 야금 가공성 및 상당한 비용 이점 사이에서 거의 완벽한 엔지니어링 균형을 달성합니다.

이 제품은 중~고부하, 적당한 속도 및 일반적인 부식 환경에서 자가 윤활 베어링을 위한 가장 비용 효율적이고 안정적인 모재 솔루션을 제공하여 대부분의 산업 응용 분야에서 성능, 수명 및 비용에 대한 핵심 요구 사항을 충족합니다.

따라서 극한의 작동 조건(예: 강산 및 강염기, 초고온, 매우 높은 충격 하중)으로 인해 더 비싼 특수 합금, 탁월한 종합 성능과 비용 효율성을 갖춘 고강도 황동 기반 흑연 구리 슬리브가 필요하지 않는 한 시장을 지배합니다.
