정사각형 플랜지, 원형 플랜지 및 트림 플랜지에 대한 응용 차이 및 선택 기준

파이프 라인 및 장비를 연결하기위한 중요한 구성 요소로 어깨 부싱 플랜지 흑연은 자체 윤활 베어링을 상감합니다 밀봉 성능,로드 베어링 효율 및 응용 프로그램 적합성에 직접 영향을 미칩니다. 정사각형 플랜지, 원형 플랜지 및 트리밍 된 플랜지 (불규칙한 모양의 플랜지)는 기하학적 차이로 인해 독특한 산업 역할을합니다. 최근에는 모듈 식 설계 및 공간 제약에 대한 요구가 강화됨에 따라 설치 비용을 줄이고 시스템 수명을 확장하는 데 적절한 플랜지 선택이 중추적이되었습니다.

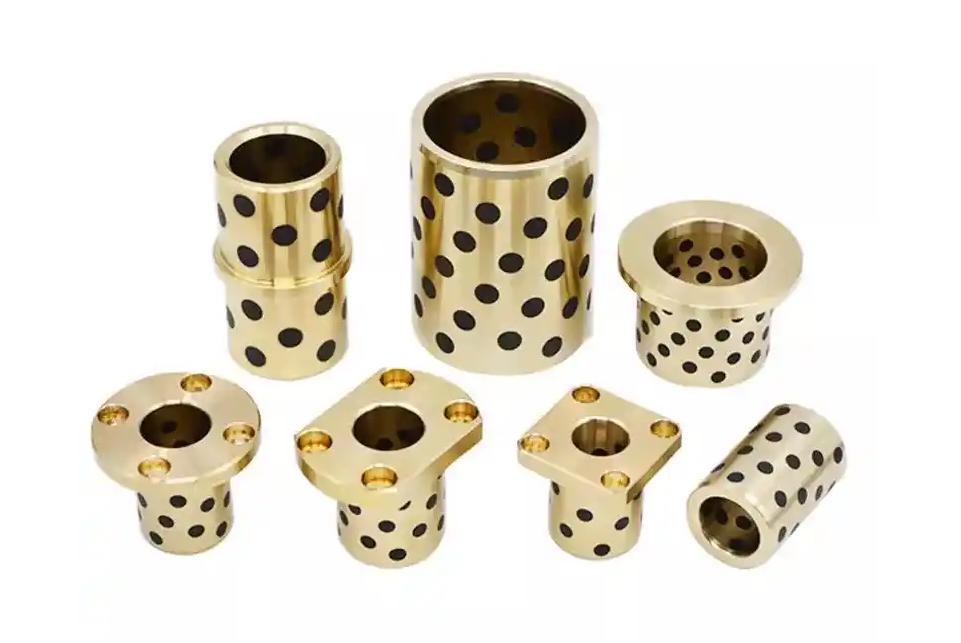

세 가지 플랜지 유형의 주요 차이점과 일반적인 응용

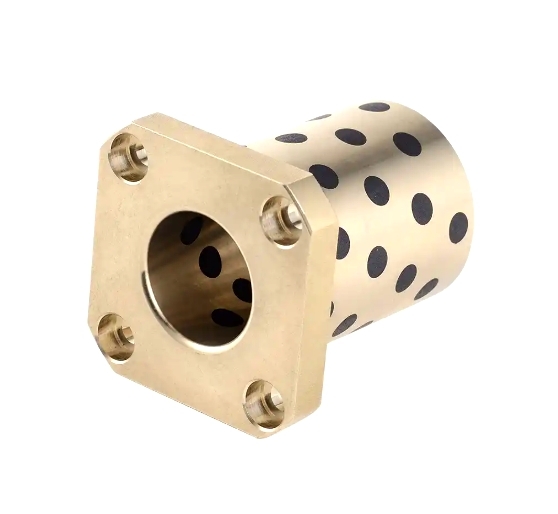

정사각형 플랜지

구조적 특징 : 오른쪽 또는 둥근 모서리 4 개가있는 직사각형; 볼트 구멍은 4면 모두에 대칭 적으로 분포되어 있습니다.
핵심 장점 :

엘 높은 강성 및 변형 저항 저항 : 제곱 구조는 동일한 크기 (ASME B16.5 비교 데이터)의 원형 플랜지보다 굽힘에 대한 15% –20% 더 높은 단면 계수를 나타냅니다.

엘 강력한 공간 적응성 : 오른쪽의 가장자리는 장비 케이싱 또는 프레임 구조와 완벽한 통합을 용이하게하여 비표준 가공을 최소화합니다.

일반적인 응용 프로그램 :

엘 건축 기계의 유압 파이프 라인 (예 : 굴삭기의 멀티 웨이 밸브 블록).

엘 캐비닛 스타일의 전력 분배 장비를위한 입구/출구 밀봉 (IP67 보호 등급).

엘 조선 부문을위한 모듈 식 용접 인터페이스 (Hudong-Zhonghua Shipbui엘ding 2023 사례 연구).

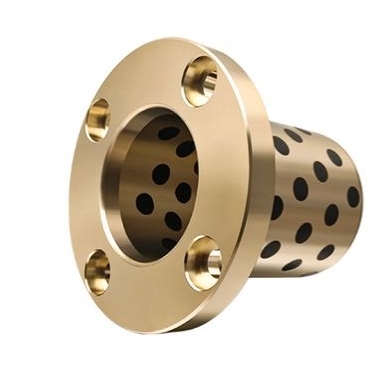

원형 플랜지
구조적 특징 : ASME, DIN 및 GB와 같은 주류 표준을 준수하는 원주 주위에 균일하게 분포 된 볼트 구멍이있는 표준 고리 모양.
핵심 장점 :

엘 균일 한 응력 분포 및 밀봉 성능 : 원형 대칭은 압력 하에서 스트레스 분포를 보장하여 밀봉 개스킷 압축성 일관성을 30% 향상시킵니다 (압력 용기 2021 실험 데이터).

엘 높은 표준화 : 산업 파이프 라인의 80% 이상이 원형 플랜지를 채택하여 강력한 예비 부품 상호 교환 성을 제공합니다.

일반적인 응용 프로그램 :

엘 석유 화학 산업의 고압 파이프 라인 (PN40 이상).

엘 풍력 터빈 타워의 플랜지 연결 (DN2000을 초과하는 대형 직경).

엘 바이오 제약 제조의 깨끗한 파이프 라인 (316L 스테인리스 스틸 EPDM 개스킷).

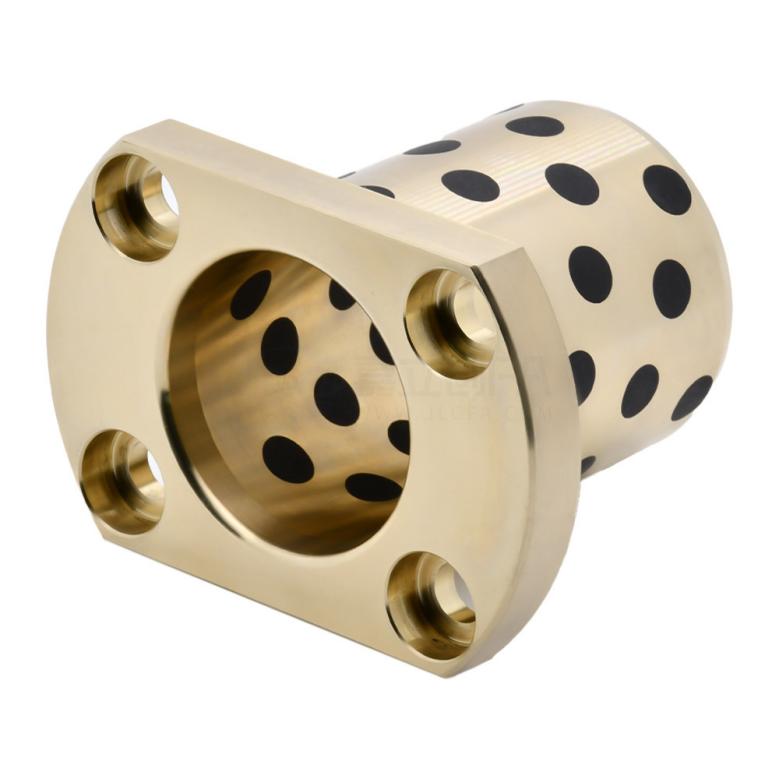

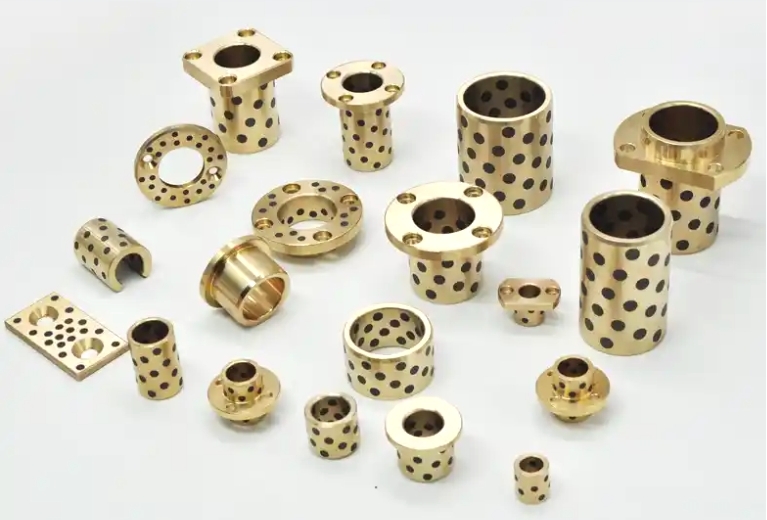

트림 된 플랜지
구조적 특징 : 일반적으로 단면 또는 멀티 사이드 평평한 디자인을 특징으로하는 로컬로 잘라내거나 스탬핑 된 비대칭 모서리가있는 원형 플랜지.
핵심 장점 :

엘 공간 절약 최적화 : 트림 된 섹션은 인접한 구성 요소와의 간섭을 피하여 설치 간격을 5mm 이내로 줄입니다 (예 : 터보를 우회하는 자동차 배기관).

엘 가벼운 재료 감소 : 트리밍 후 10% –25%의 체중 절약, 모바일 장비 (예 : 드론의 연료 파이프 라인)에 적합합니다.

일반적인 응용 프로그램 :

엘 자동차 엔진 실의 소형 파이프 라인 (예 : 폭스 바겐 MQB 플랫폼 EA888 엔진).

엘 항공 유압 시스템의 비대칭 레이아웃 (예 : Airbus A350 동체 배관).

엘 반도체 장비 챔버의 내부 연결 (웨이퍼 처리 로봇 암을 피하기 위해 트림).

선택 로직 (ISO 5211 및 GB/T 9119 표준 기반)

1 단계 : 운영 조건의 우선 순위

로드 유형 :

엘 진동/충격 시나리오 → 정사각형 플랜지 (높은 굽힘 강성)를 선택합니다.

엘 균일 한 압력/높은 밀봉 요구 사항 → 원형 플랜지 (표준화 된 밀봉 표면).

엘 공간 제약 조건/경량 요구 → 트림 된 플랜지 (맞춤형 통관 회피).

중간 특성 :

엘 부식성 유체 → 원형 플랜지 (성숙한 안감/도금 공정).

엘 고온 가스 → 사각형 플랜지 (우수 볼트 열 확장 보상).

2 단계 : 설치 조건 일치

연결된 물체 형태 :

엘 정사각형 컨테이너/프레임 → 사각형 솔리드 윤활 베어링 플랜지 (감소 된 전환 조각).

엘 원형 파이프 라인/회전 장비 → 원형 플랜지 (높은 동축).

엘 불규칙한 장비 챔버 → 트리밍 된 플랜지 (국소화).

유지 보수 빈도 :

엘 고주파 분해 → 원형 플랜지 (표준 도구 호환성).

엘 일회성 캡슐화 → 트림 된 플랜지 (우주 활용 우선 순위).

3 단계 : 비용 및 공급망을 평가합니다

엘 대량 생산 : 원형 플랜지 (표준화 된 재고, 조달 리드 타임 ≤3 일).

엘 소규모 배치 사용자 정의 : 정사각형/트리밍 플랜지 (CNC 가공, 리드 타임 7-15 일).

l 극한 환경 : 심해/항공 우주 → 원형 플랜지 (성숙한 티타늄 합금 단조 공정).

산업 응용 데이터 비교 (2020–2024)

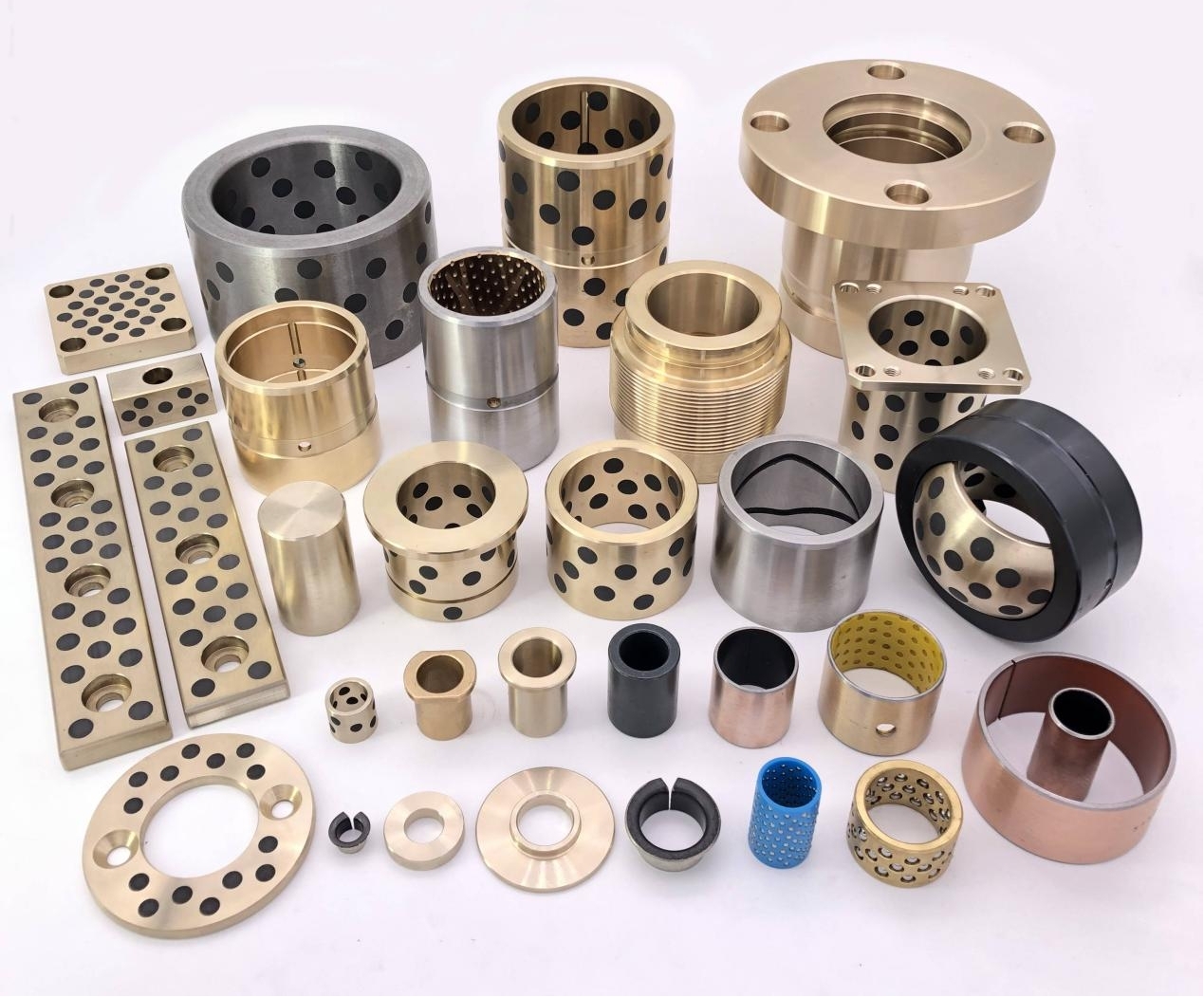

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. 슬라이딩 베어링의 전문 제조업체는 운영 조건에 맞게 다양한 형태의 플랜지를 설계하여 생산 요구를 보호 할 수 있습니다. 맞춤형 제품 문의는 당사에 문의하십시오 [email protected] .
