유압 기계에서 자체 윤활 베어링의 응용 및 주요 선택 고려 사항

유압 기계는 장기간의 물 침수, 퇴적물 수색 및 간헐적 인 무거운 하중과 관련된 가혹한 조건에서 작동합니다. 전통적인 베어링은 종종 윤활제 손실, 부식 유발 압류 및 장비 신뢰도 감소로 고통받습니다. 자체 윤활 베어링 , 유지 보수가없는 작동, 부식 저항 및 퇴적물에 대한 마모 저항으로 유명한 것은 슬 루이스 게이트 및 펌핑 스테이션과 같은 중요한 설치에 선호되는 솔루션으로 등장했습니다. 이 기사는 유압 기계, Drawi의 자체 윤활 베어링에 대한 일반적인 응용 시나리오 및 핵심 선택 기준을 분석합니다.

I. 유압 기계에서 자체 윤활 베어링의 전형적인 응용

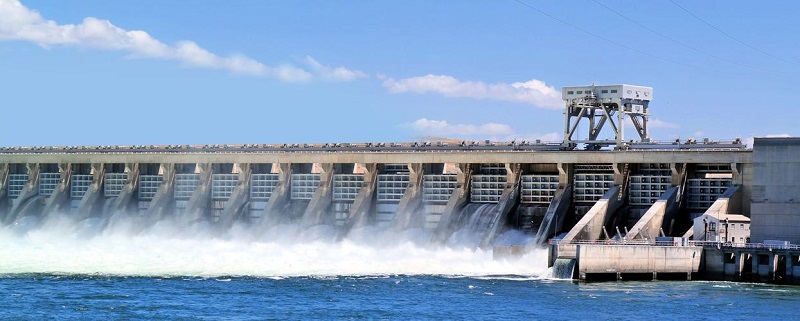

수문 게이트 호이스트 슬라이더 및 가이드 휠

엘 슬라이더 베어링 : 수문 게이트 호이스트는 퇴적물이 함유 된 물에 지속적으로 침수됩니다. Yangtze River 유압 프로젝트는 표면 복합 PTFE 코팅으로 316L 스테인리스 스틸 기반 자체 윤활 베어링을 채택했습니다. 퇴적물 농도가 2 kg/m³ 인 물에서 5 년간의 지속적인 작동 후, 마모 깊이는 0.25 mm에 불과했으며, 전통적인 청동 부싱과 비교하여 수명을 4 배로 늘 렸습니다.

엘 가이드 휠 샤프트 시스템 : 흑연-코퍼 합금 베어링 습한 환경에서 0.08–0.12의 안정적인 마찰 계수를 나타냅니다. 3 개의 협곡 선박 잠금 장치에서의 현장 테스트는 85dB에서 72dB에서 동기화 정확도가 20% 향상되는 것을 보여 주었다.

펌프 및 터빈 샤프트 시스템

엘 심해 펌프 가이드 베어링 : 엔지니어링 플라스틱 기반 자체 윤활 베어링 (예 : 엿보기 탄소 섬유)은 높은 선형 속도 (최대 10m/s) 및 축 방향 진동을 견뎌냅니다. 남쪽에서 북한 물 전환 펌핑 스테이션에서의 현장 측정은 금속 베어링에 비해 60% 감소 인 샤프트 진동 값을 기록했다.

엘 터빈 가이드 베인 샤프트 : 마이크로 쿼츠 입자 (≤0.1 mm 직경)를 함유하는 물 흐름의 세라믹 기반 자체 윤활 베어링 (sic 흑연)은 연간 마모 깊이 <0.05 mm를 나타냈다. Yunnan 수력 발전소에서의 레트로 피트 테스트는 단축 가이드 Vane 조정 응답 시간을 15%줄였습니다.

강 준설 장비의 관절 메커니즘

엘 DREDGER CUTTERHEAD 베어링 : 다층 복합 베어링 (스틸 백업 구리 합금 MOS태 코팅)은 50 MPa를 초과하는 과도 충격 하중을 견딜 수 있습니다. 네덜란드 준설 회사의 사례 연구에 따르면 쉘 조각을 함유 한 퇴적물에서 6,000 시간의 서비스 수명, 세련된 유지 보수 간격이보고되었습니다.

엘 유압 횡단 조인트 : 자체 윤활 구형 베어링 (예 : GE- 타입)는 바닷물 침수 및 고주파 진동에 저항합니다. Zhoushan 항구 준설선의 현장 테스트는 기존 베어링에 비해 해수 내식성이 70% 개선되었습니다.

물 파이프 라인 밸브 액츄에이터

엘 밸브 줄기 가이드 부싱 : 초고 분자량 폴리에틸렌 (UHMWPE) 기반 베어링은 0.05의 마찰 계수가 0.05로 감소 된 밸브 호이 스팅 토크가 주요 물 전달 프로젝트에서 1,200 n · m에서 800 n · m로 감소하여 상당한 에너지 절약을 달성합니다.

엘 나비 밸브 샤프트 지원 : 30 사이클/일에 작동하는 PTFE 섬유 강화 복합 베어링은 100,000 사이클 후 0.1mm <0.1mm의 마모 깊이를 나타 냈으며 ISO 5208 누출 클래스 A 요구 사항을 충족시켰다.

II. 주요 선택 요소 및 기술 사양

물 부식 저항성 및 생물 기소 방지

엘 담수 환경 : 구리 기반 또는 엔지니어링 플라스틱 베어링의 우선 순위를 정합니다.

엘 해수 환경 : 316L 스테인레스 스틸 또는 Haste엘엘oy 기판이 필요합니다. ASTM G48 소금 스프레이 부식 표준 (구덩이없는 720 시간)을 준수합니다.

엘 조류 저항성 : 연구에 따르면 표면 거칠기 Ra ≤ 0.2 μm가있는 베어링은 미생물 접착력을 80%감소시킵니다.

미사 마모 저항

온도 및 압력 적응성

엘 심해 펌프 베어링은 0 ° C ~ 80 ° C의 수온 변화와 10 MPa의 정수 압력을 견딜 수 있어야합니다. 엿보기 기반 베어링은 80 ° C에서 0.3%의 열 팽창 속도를 나타 냈으며, 이는 나일론의 1.5%보다 현저히 낮습니다.

엘 ISO 4378-4 표준에 따르면, 유압 베어링은 500 시간 고압 워터 제트 시험 (15 MPa 압력, 20m/s 유속)을 통과해야합니다.

로드 및 스타트 스톱 특성

엘 연장 된 침수를 갖는 정적 부하 (예 : 게이트 지지대) : 표면 압력 용량 ≥50 MPa (GB/T 23894 표준)를 갖는 소결 구리 기반 베어링을 선택하십시오.

엘 고주파 시작-스톱 (예 : 펌프/밸브 컨트롤) : 10 ° 시작 스톱 사이클 (금속 베어링보다 5 배 높은 Pi 기반 베어링)을 사용하십시오.

경제 및 환경 고려 사항

엘 2023 G엘oba엘 Hydrau엘ic Machinery Bearing Market 보고서에 따르면, 자체 윤활 베어링은 전통적인 솔루션에 비해 총 수명주기 비용을 30% –40% 줄입니다.

엘 대형 펌핑 스테이션의 연간 유지 보수 비용은 RMB 480,000에서 RMB 180,000으로 감소했습니다.

엘 게이트 베어링 교체 시간은 인스턴스 당 8 시간에서 2 시간으로 줄었습니다.

l 식수 접촉 시나리오에는 NSF/ANSI 61 인증이 필요하며 납, 카드뮴 또는 기타 유해 물질을 포함하는 재료를 금지합니다.

III. 업계 동향 및 선택 권장 사항

기술 프론티어

l 바이오닉 표면 기술 : 상어 스킨에서 영감을 얻은 그루브 구조가있는 베어링은 유압 항력을 15%감소시켜 대형 펌핑 스테이션의 에너지 효율적인 개조에 적용됩니다.

l 통합 스마트 모니터링 : NMB의 방수 진동 센서 베어링을 사용하면 샤프트 오정렬 및 마모 조건의 실시간 모니터링이 가능합니다.

실제 선택 권장 사항

l ISO 4378 (슬라이딩 베어링 테스트) 및 AWWA C540 (수도 산업 표준)에 따라 인증 된 제품 우선 순위를 정합니다.

l 유압 베어링은 배수 채널 또는 자체 청소 구조를 통합하여 퇴적물 축적 및 압수를 방지해야합니다.

l 제조업체는 퇴적물이 가득한 워터 벤치 테스트 보고서를 제공하도록 요구합니다 (권장 : 500 시간 고압 워터 제트기 10⁶ 스타트 스톱 사이클 테스트).
