LMFM…L/LMKM…L/LMHM…L 이중 폭 중간 플랜지 리니어 모션 베어링

이중 폭 중간 플랜지 선형 모션 베어링은 외부 실린더, 내부 구면, 강철 볼 및 리테이너로 구성됩니다. 그 특성은 다음과 같습니다. 큰 반경 방향 하중과 특정 축 방향 하중을 견딜 수 있고 안정적인 움직임과 고속을 가지며 금형 가공, 측정 장비, 광학 장비 등과 같은 다양한 작업 환경에 적합합니다.

견적

PREV：SCJ 틈새 조정 알루미늄 슬라이드 유닛(축 홈을 따라 포함)NEXT：LMFP…L/LMKP…L/LMHP…L 이중 폭 위치 파일럿 플랜지 선형 모션 베어링

제품소개
매개변수
재료 설명
문의하기

제품 특징

1 오일 프리 조건에서 오랫동안 작업할 수 있습니다.

2 내마모성이 우수하고 저속 및 고부하 작업 조건에 더 적합합니다. 매우 낮은 마찰.

3 왕복운동, 회전운동, 유막형성이 어려운 상황에 적합합니다. 간헐적인 움직임.

4 부식과 산화에 강합니다.

5 유지보수가 필요 없고 긴 서비스 수명.

오일리스 베어링을 선택하는 이유

제조 비용 절감

급유장치, 오일 주입구, 오일이 필요 없습니다. 홈가공을 통해 제조원가를 대폭 절감할 수 있습니다.

운영 비용 절감

윤활유 사용량을 크게 줄이고 장비 유지 관리를 줄이며, 석유 공급 부족으로 인한 숨겨진 위험을 방지하여 효과적으로 석유 공급을 줄입니다. 운영 비용.

설계 시간 단축

오일 프리 설계로 제품 구조가 단순화되고 설계 시간이 효과적으로 절약됩니다. 우리는 전문적이다 ODM 공급업체 LMFM…L/LMKM…L/LMHM…L 이중 폭 중간 플랜지 리니어 모션 베어링

환경 보호에 도움이 됨

폐유 재활용이 필요하지 않아 환경 보호에도 도움이 됩니다.

응용분야

높은 온도

·제강공장

·제련로

·건조설비

·베이킹오븐

·열조절기

방수

·댐 게이트

·물 펌프

·유체 스위치 구조

·해양구조물

·도크 및 미사 기계 장비

화학 산업

·화학공장

·전기도금설비

·폐수처리설비

·염색기계

·석유 및 화학 정제 장비

에너지

·풍력 발전

·새로운 에너지

배

·데크크레인

·닻

·해치커버

·러더암

· 리프팅 기계 및 리프팅 링 장비

자동차 제조

·스탬핑 금형

·용접구조

·도장 및 건조라인

·금속 컨베이어 벨트

· 공작기계

중공업

·강관 공장 기계

·타이어 및 제지 공장

·발전소

·금형사출기의 연결 토글

건설, 광업, 선적

·믹서, 분쇄기, 분쇄기

·건설기계

·채굴장비

·커넥팅 로드 베어링

교량 및 리프트 레일

·교량받침

·보, 교량, 현수교

·원자력 관련 원자로

·증기발생기

유형	장착 예	플랜지형	길이
표준 플랜지형		LMF	하나의
		LMK	하나의
		LMH	하나의
이중폭 플랜지형		LMF…L	더블
		LMK…L	더블
		LMH…L	더블
파일럿 플랜지형		LMFP	하나의
		LMKP	하나의
		LMHP	하나의
이중 폭 위치 파일럿 플랜지형		LMFP…L	더블
		LMKP…L	더블
		LMHP…L	더블
이중폭중간플랜지형		LMFM…L	더블
		LMKM…L	더블
		ㅋㅋㅋ…L	더블
플랜지형 스트로크 베어링		LBHR LBHRW	하나의
		LBHS LBHSW	하나의
		LBHC LBHCW	싱글

엘M에프(케이)M···엘G에이(내열 리테이너)

이 유형은 아시아 및 기타 국가에서 널리 사용되는 미터법 치수 시리즈입니다.

모든 모델은 고객의 요구 사항에 따라 니켈 도금 처리가 가능하며 방청 기능도 있습니다.


엘M에프M···LG에이		LMKM···LGA

명사 같은 샤프트 지름 중중	LMFM···LGA	무게 (g)	LMKM···LGA	무게 (g)	주요 치수 및 공차
					박사		디		L
					mm	공차 μm	mm	공차 μm	mm	공차 μm
6	LMFM6LGA	33.6	LMKM6LGA	27.6	6	0 -10	12	0 -13	35	±300
8	LMFM8LGA	55.6	LMKM8LGA	47.6	8		15		45
10	LMFM10LGA	103	LMKM 10LGA	83	10		19		55
12	LMFM12LGA	120.4	LMKM12LGA	100.4	12		21	0 -16	57	0 -300
13	LMFM13LGA	144	LMKM13LGA	122	13		23		61
16	LMFM16LGA	224	LMKM16LGA	199	16		28		70
20	LMFM20LGA	310	LMKM20LGA	275	20	0 -12	32	0 -19	80
25	LMFM25LGA	664	LMKM25LGA	624	25		40		112	0 -400
30	LMFM30LGA	832	LMKM30LGA	742	30		45		123
35	LMFM35LGA	1,218	LMKM35LGA	1,128	35	0 -15	52	0 -22	135
40	LMFM40LGA	1,860	LMKM40LGA	1,670	40		60		151
50	LMFM50LGA	3,600	LMKM50LGA	3,400	50		80		192
60	LMFM60LGA	4,500	LMKM60LGA	4,060	60	0 -20	90	0 -25	209

주요 치수 및 공차								편심률 μm	직각도 μm	기본정격하중
플랜지										기본정격하중
나 mm	디f mm	K mm	티 mm	디P mm	엑스 mm	와이 mm	지 mm			동적 중국	공전 공동 N
15	28	22	5	20	3.5	6	3.1	15	15	323	529
20	32	25	5	24	3.5	6	3.1			431	781
24.5	40	30	6	29	4.5	7.5	4.1			588	1,100
25.5	42	32	6	32	4.5	7.5	4.1			813	1,570
27.5	43	34	6	33	4.5	7.5	4.1			813	1,570
32	48	37	6	38	4.5	7.5	4.1			1,230	2,350
36	54	42	8	43	5.5	9	5.1	20	20	1,400	2,740
52	62	50	8	51	5.5	9	5.1			1,560	3.140
56.5	74	58	10	60	6.6	11	6.1			2,490	5,490
62.5	82	64	10	67	6.6	11	6.1	25	25	2,650	6,270
69	96	75	13	78	9	14	8.1			3,430	8,040
89.5	116	92	13	98	9	14	8.1			6,080	15,900
95.5	134	106	18	112	11	17	11.1	30	30	7,550	20,000

LMHM···LUU(수지 리테이너)

이 유형은 아시아 및 기타 국가에서 널리 사용되는 미터법 치수 시리즈입니다.

모든 모델은 고객의 요구 사항에 따라 니켈 도금 처리가 가능하며 방청 기능도 있습니다.

명사 같은 샤프트 지름 mm	LMHM···LUU	무게 (g)	주요 치수 및 공차
			박사		D		L
			mm	공차 μm	mm	공차 μm	mm	공차 μm
6	LMHM6LUU	28	6	0 -10	12	0 -13	35	±300
8	LMHM8LUU	47	8		15	0 -13	45
10	LMHM10LUU	90	10		19	0 -16	55
12	LMHM12LUU	102	12		21		57	0 -300
13	LMHM13LUU	123	13		23		61
16	LMHM16LUU	182	16		28		70
20	LMHM20LUU	247	20	0 -12	32	0 -19	80
25	LMHM25LUU	525	25		40		112	0 -400
30	LMHM30LUU	645	30		45		123
35	LMHM35LUU	950	35	0 -15	52	0 -22	135
40	LMHM40LUU	1,450	40	0 -15	60	0 -22	151
50	LMHM50LUU	3,437	50		80		192

주요 치수 및 공차									이심률 μ m	직각도 μ m	기본정격하중
플랜지											기본정격하중
나 mm	Df mm	여 mm	티 mm	A mm	F mm	엑스 mm	와이 mm	지 mm			동적 중국	공전 범죄자
15	28	18	5	20	—	3.5	6	3.1	15	15	323	529
20	32	21	5	24	一	3.5	6	3.1			431	784
24.5	40	25	6	29	—	4.5	7.5	4.1			588	1,100
25.5	42	27	6	32	一	4.5	7.5	4.1			813	1,570
27.5	43	29	6	33	一	4.5	7.5	4.1			813	1,570
32	48	34	6	31	22	4.5	7.5	4.1			1.230	2,350
36	54	38	8	36	24	5.5	9	5.1	20	20	1,400	2,740
52	62	46	8	40	32	5.5	9	5.1			1.560	3,140
56.5	74	51	10	49	35	6.6	11	6.1			2.490	5,490
62.5	82	58	10	55	38	6.6	11	6.1	25	25	2,650	6,270
69	96	66	13	64	45	9	14	8.1			3,430	8,040
89.5	116	86	13	80	56	9	14	8.1			6,080	15,900

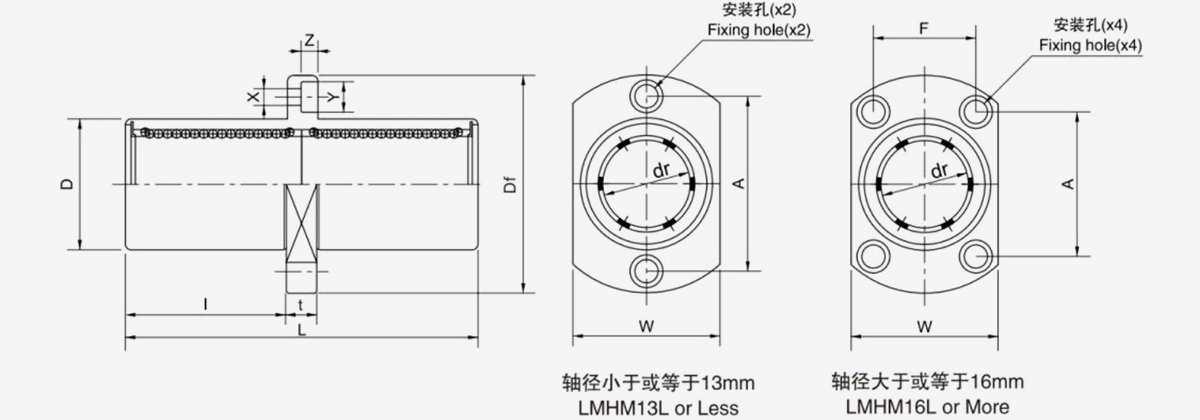

LMHM···LGA(내열 리테이너)

이 유형은 아시아 및 기타 국가에서 널리 사용되는 미터법 치수 시리즈입니다.

모든 모델은 고객의 요구 사항에 따라 니켈 도금 처리가 가능하며 방청 기능도 있습니다.


LMHM···LGA

명사 같은 샤프트 지름 mm	LMHM···LGA	무게 (g)	주요 치수 및 공차
			박사		D		L
			mm	공차 μm	mm	공차 μm	mm	공차 μm
6	LMHM6LGA	30.6	6	0 -10	12	0 -13	35	±300
8	LMHM8LGA	51.6	8		15	0 -13	45
10	LMHM10LGA	95	10		19	0 -16	55
12	LMHM12LGA	112.4	12		21		57	0 -300
13	LMHM13LGA	137	13		23		61
16	LMHM16LGA	216	16		28		70
20	LMHM20LGA	297	20	0 -12	32	0 -19	80
25	LMHM25LGA	649	25		40		112	0 -400
30	LMHM30LGA	797	30		45		123
35	LMHM35LGA	1,148	35	0 -15	52	0 -22	135
40	LMHM40LGA	1,740	40		60	0 -22	151
50	LMHM50LGA	3,437	50		80		192

주요 치수 및 공차									편심률 μm	직각도 μm	기본정격하중
플랜지											기본정격하중
나 mm	Df mm	여 mm	티 mm	A mm	F mm	엑스 mm	와이 mm	지 mm			동적 CN	공전 범죄자
15	28	18	5	20	—	3.5	6	3.1	15	15	323	529
20	32	21	5	24	一	3.5	6	3.1			431	784
24.5	40	25	6	29	—	4.5	7.5	4.1			588	1,100
25.5	42	27	6	32	一	4.5	7.5	4.1			813	1,570
27.5	43	29	6	33	一	4.5	7.5	4.1			813	1,570
32	48	34	6	31	22	4.5	7.5	4.1			1,230	2,350
36	54	38	8	36	24	5.5	9	5.1	20	20	1,400	2,740
52	62	46	8	40	32	5.5	9	5.1			1,560	3.140
56.5	74	51	10	49	35	6.6	11	6.1			2,490	5,490
62.5	82	58	10	55	38	6.6	11	6.1	25	25	2,650	6,270
69	96	66	13	64	45	9	14	8.1			3,430	8,040
89.5	116	86	13	80	56	9	14	8.1			6,080	15,900

재료 구성 및 특성
재료	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
밀도	8.0	8.9	7.8	8.9	8.0
경도 HB	>210	>70	>150	>95	>250
인장 강도 N/mm²	>750	>200	>600	>260	>800
항복 강도 N/mm²	>450	>90	>260	>150	>450
연장%	>12	>15	>10	>৪	>800
선형 확장 계수 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
한계온도 ℃	-40~300	-40~400	-40~400	-40~400	-40~150
최대. 부하 N/mm²	100	60	50	70	120
최대. 속도(건조) m/min	15	10	20	10	15
최대 PV N/mm²*m/min	200	60	60	80	200
영구 변형 압축 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
* 특수 소재로 수요가 많습니다.

기본 재료 교환
재료 코드	중국 브랜드 GB1176-87	국제 ISO 1338	독일 소음	일본 JIS	미국 ASTM(UNS)	영국 학사	이탈리아 JM	적용 조건
JDB 캐스팅 브론즈	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	고부하, 저속 일반적으로 사용됨
JDB-1브론즈	ZCuSn5 Pb5Zn5	GcuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	중부하, 저속 일반적으로 사용됨
JDB-2브론즈	ZCuAI9Fe4 Ni4Mn2	GCuAI10 페니스	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	중부하, 중속, 일반적으로 사용됨
JDB-3브론즈	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	중부하, 저속, 일반적으로 사용됨
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	과부하, 저속, 고부하 사용

고체 윤활제
윤활유	특징	일반적인 응용
SL1 흑연 추가	내화학성이 우수함 공격 및 낮은 마찰, 온도 제한 400℃	일반 기계에 적합 대기권 하에서
SL4 PTFE 추가	마찰이 가장 적고 물이 좋음 윤활, 온도한계 300℃	선박, 수력터빈, 가스터빈 등
